Dálkové odečty vodoměrů patří mezi blízkou budoucnost v oblasti odečtů odběru vody u zákazníků. Provozovatelé většinou v různé míře s dálkovými odečty experimentují. V České Republice již najdeme vodárny, které mají téměř stoprocentní pokrytí své sítě dálkovými odečty i vodárny, které využívají dálkových odečtů pro větší odběratele. Možností odečtu vodoměrů je několik. Na prvním místě byl a zůstává vizuální odečet. Další, cenově velmi příznivou možností, je odečet vodoměrů pomocí induktivního odečtu. Další skupina zahrnuje radiofrekvenční odečty – vodoměr je vybaven vysílačem buď kratšího dosahu – to se používá zejména pro odečet pochůzkou nebo projíždkou, vysílačem delšího dosahu pro pevné rádiové sítě a nově také je možné použít radiofrekvenční vysílač standardu ZigBee. Poslední možností „dálkového odečtu“ je použití chipové karty pro nákup kreditu na vodné – vlastně platbu vodného a stočného předem.
Nové možnosti dálkových odečtů vodoměrů
Ing. Lubomír Macek, CSc., MBA, konference Voda Zlín 2010
Předpoklady pro aplikaci dálkového odečtu

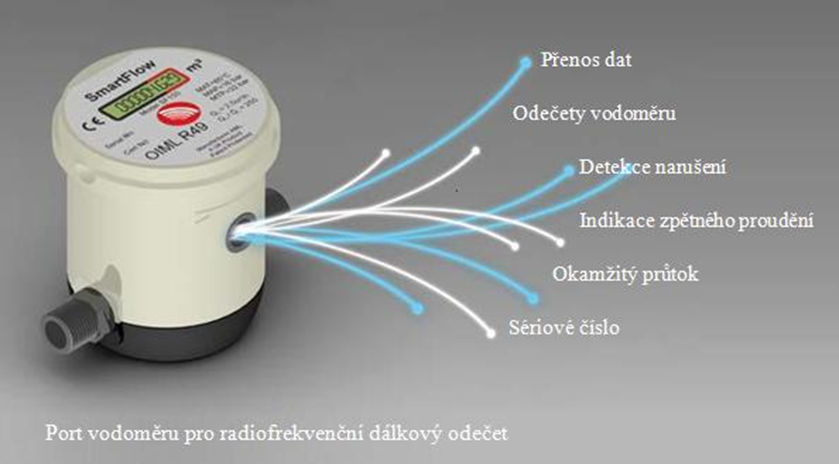

Předpokladem pro aplikaci dálkového odečtu je plně elektronický vodoměr, který je vybaven rozhraním – například konektorem, přes který může komunikovat s okolím. Plně elektronický vodoěmr také umožňuje předávat nejen základní údaje o odběru a sériovém číslu vodoměru, ale také další informace jako jsou období s maximálním průtokem, období bez průtoku, či odběry za jednotlivé měsíce nebo pokusy o zásahy nebo narušení vodoměru.
Induktivní odečet
Induktivní odečet představuje nejjednodušší způsob dálkového odečtu. Vodoměr je pomocí kabelu propojen s odečítací destičkou. Dotyk přenosného počítače aktivuje vodoměr, který vyšle příslušný signál. Odpadá tak nutnost manuálního přepisování údajů, je plná kontrola nad tím, zda byl daný vodoměr opravdu odečten a odečítací místo může být umístěno ve vhodnějším a přístupnějším místě, takže odečet je rychlejší. Nevýhodou tohoto způsobu odečtu je to, že se odečítač musí fyzicky dotknout odečítací destičky.
Radiofrekvenční odečet krátkého dosahu pro odečet pochůzkou nebo projížďkou
Vysílač vodoměru komunikuje s přijímačem napojeným na přenosný počítač na vyzvání. Komunikace probíhá na frekvenci vyhrazené pro tento účel (např. 896 nebo 915 MHz). Dosah vysílače je až 250 m v případě dobré konfigurace území a místa, kde je umístěn vodoměr. Rozdíl mezi odečtem pochůzkou a pojížďkou je v silnějším přijímači, umístěném ve vozidle. Využití auta asi zdvojnásobuje rychlost odečtu oproti odečtu pochůzkou. Přenosný počítač má plán trasy odečtu. Pokud není některý z vodoměrů odečten, znamená to, že se odečítač musí k takovému místo vrátit a pokusit se znova odečíst. V případě, že není možné odečet provést, odečítač kontroluje, co se stalo a v případě potřeby se provozovatel vrací na místo provést opravu.
Radiofrekvenční odečet dlouhého dosahu pro fixní radiovou síť
Výhody pevné radiofrekvenční sítě pro odečet vodoměrů spočívají v tom, že není nutné osobně odečítat vodoměry. Toto řešení je vhodné do řídce osídlených oblastí. Dosah vysílače může být až 5-8 km, při přímé viditelnosti až 30 – 40 km. Opakovače (repeatery) mohou tuto vzdálenost prodloužit podle potřeby. Software na základnové stanici upozorňuje provozovatele na všechny záležitosti spojené s vodoměrem, jako příliš nízký odběr, příliš vysoký odběr, obrácený průtok, detekuje narušení apod. Software na základnové stanici pak umí vytvářet analytické zprávy podle okamžitých potřeb uživatele.

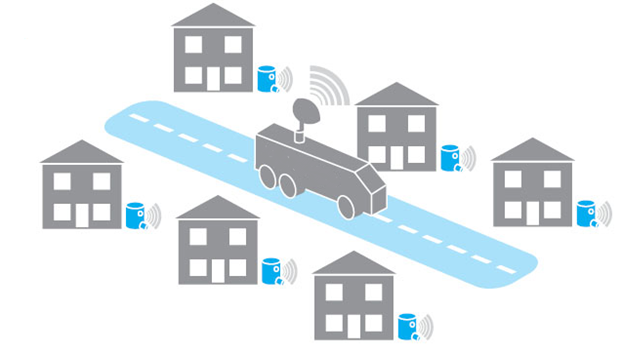

Obr. 1 Princip odečtu pochůzkou nebo pojížďkou

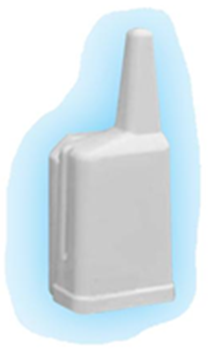

Obr. 2 Příklad vysílačů pro odečet pochůzkou či pojížďkou a pro pevnou radiofrekvenční síť
Radiofrekvenční odečet – nový standard ZigBee
Tento nový standard dálkového odečtu umožňuje, aby byl vysílač s přijímačem integrován v těle vodoměru. Ten potom pracuje jako součást bezdrátové aktivní „mesh“ sítě. Každý vodoměr předává data do základnové stanice buď přímo, nebo pomocí opakovačů a koncentrátorů za pomoci 2,4 GHz technologie. Dosah vysílače ve vodoměru je cca 200 m, opakovač již má složitější va výkonější rádio s dosahem asi 400 m. Tento systém je vhodný pro hustěji zastavěná území.

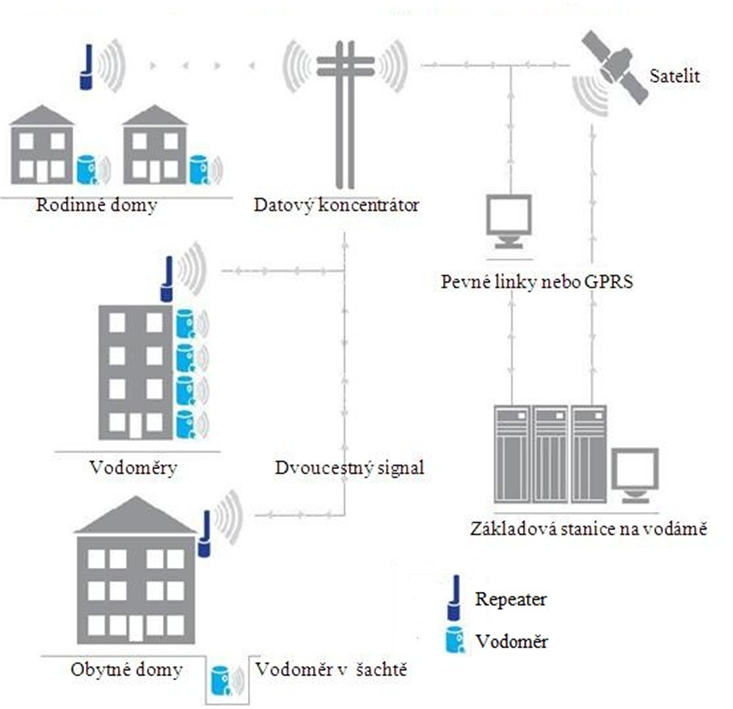

Obr. 3 Příklad dálkového odečtu vodoměrů za použití pevné radiové sítě
Díky tomu, že je v tomto případě rádio plně integrováno ve vodoměru, nabízí tento systém velkou pružnost řešení a je cenově výhodnější než klasické systémy a to dokonce i v porovnání s induktivním odečtem. Zařízení tohoto standardu jsou navržena tak,a by umožňovala po dobu 10 – 15 let v případě potřeby odečty po 30 minutách.
Systém s platbou předem
Systém s platbou předem je vlastně jistou variantou dálkového odečtu. Princip je obnobný jaký známe z nákupu kreditu na volání u mobilů. Odběratel si v prodejním místě – to může být zákaznické centrum vodárny stejně jako nejbližší obchod nebo připojení k internetu s čtečkou karty – doplníme kredit na své kartě. Při této operaci jsou do vodárny odeslána další data jako jsou informace o měsíčních odběrech vody od posledního nabítí, období bez odběru, odběry s maximální průtokem apod. Při této operaci se na kartu nahraje velikost odběru a případně změna tarifních skupin. To umožňuje pružně přizpůsobovat cenu vody podle období, ve kterém je odebírána. Chipová karta je nepřenosná a po jejím vytažení je přípojka uzavřena, což umožňuje zajistit nemovitost po dobu nepřítomnosti pro případ úniku vody.
Základní jednotka je umístěna na přípojce podle potřeby buď v šachtě nebo v zemi. Zobrazovací jednotka je pak umístěna v místě, kde je dobrý signál ze základní jednotky a které zároveň umožńuje dobrou viditelnost velikosti kreditu a dalších zobrazovaných hodnot. V případě, že dojde k pokusu o narušení jednotky, systém automaticky uzavře vodu.
Tento systém má své výhody také v tom, že zákazníkovi umožňuje pružné řízení velikosti odběru vody a plánování plateb za vodné.
Obr. 5 Prvky systému s platbou předem – základní jednotka s kvalitním plně elektronickým vodoměrem, elektromagnetickým uzávěrem a elektronikou, vnitřní zobrazovací jednotka, chipová karta

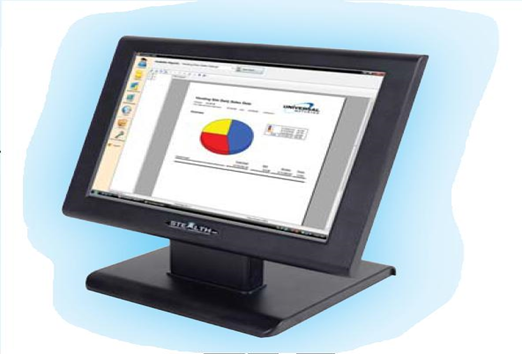

Obr. 6 Prvky systému splatbou předem - základnová stanice se softwarem a databází
Závěry
Systémy dálkového odečtu jsou naší blízkou budoucností. Vzhledem k tomu, že jsme nuceni snižovat provozní náklady a zároveň zvyšovat kvalitu poskytovaných služeb, je toto jedna z cest. Informace, které pomocí dálkového odečtu z kvalitního plně elektronického vodoměru získáme, pomáhají také mnohem lépe ve zpracování bilancí vody a vyhodnocování ztrát vody. Nové generace dálkových odečtů – ať se jedná o standard ZigBee nebo systém s předplatbou vodného, přinášejí do oblasti automatických dálkových odečtů vodoměrů novou kvalitu. Zařízení standardu ZigBee jsou velmi přizpůsobivá a jsou vhodná do hustěji zastavěných oblastí. V případě potřeby mají potenciál i pro okamžité odečty odběrů ze sítě. Systémy s předplacením kreditu za vodné a stočné, které jsou založeny na plně elektronickém a plně důvěryhodném měření odběru vody eliminují papírovou fakturaci a odečítání vodoměrů jako takové. Díky obousměrné komunikaci při doplňování kreditu získává vodárna podrobné infomace o odběru vody.
V budoucnu můžeme také očekávat společné dálkové odečty vodoměrů spolu s plynoměry a elektroměry, tak jak je to již standardem v některých zemích. Společný dálkový odečet ještě zvýrazní výhody dálkových odečtů a podstatným způsobem sníží náklady na jejich pořízení a provoz.
