Projektování vodovodních sítí na modelu
Ing. Lubomír MACEK, CSc., MBA, autorizovaný inženýr ČKAIT, Aquion, s.r.o., konference Voda Zlín 2020

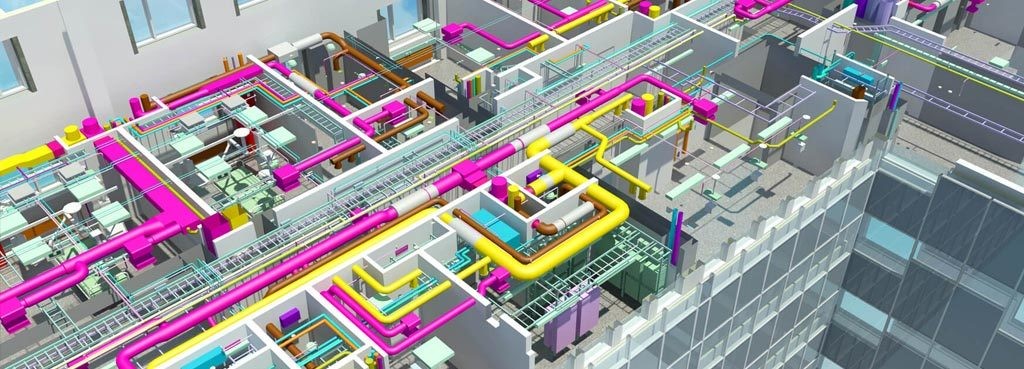

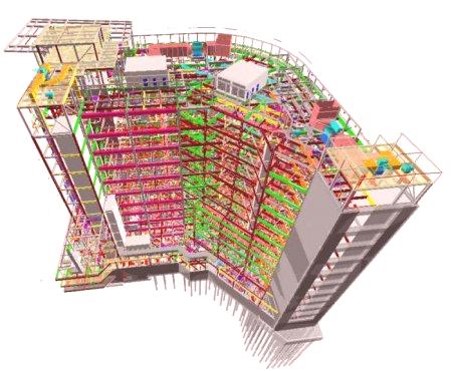

Ukázka modelu pozemní stavby/BIM

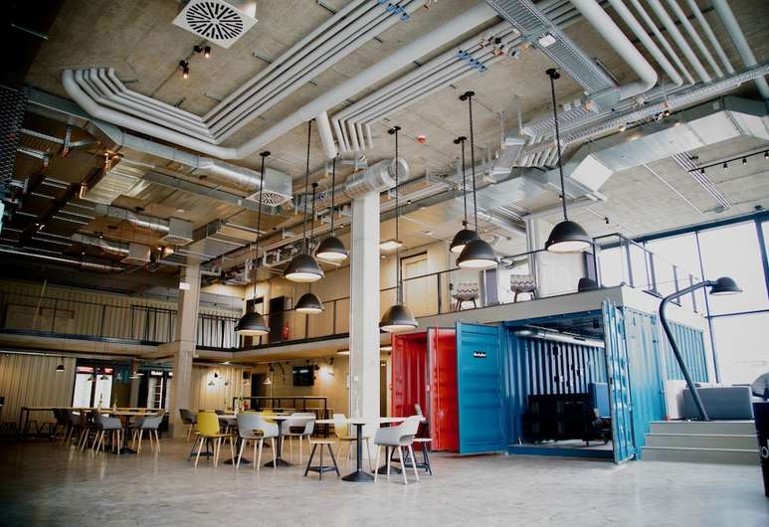

Dock-Inn hotel Warnemünde
Kontejnerový hotel
Proč pracovat na modelu?
Co potřebuje projektant ?
1) Zvládnout složité věci
2) Mít dobrý přehled o zpracovávaném projektu
3) Pracovat rychle a dobře
4) Mít pohodu při práci
5) Pracovat bez formálních chyb
Jaký model pro projektování vodovodů používáme ?
- Používáme program SiteFlow vlastního vývoje, který obsahuje:
- Digitální model terénu
-
- Model polygonové topologie (pozemky, odběry, povodíčka)
-
- Webové Mapové Služby
-
- Model topologie trubní sítě vodovodu (nebo jiných sítí)
-
- Editaci trasy v situaci a pokročilou editaci nivelety v podélném profilu
-
- Generování výkresů situací a podélných a příčných profilů v DXF
-
- Rozsáhlé možnosti uživatelského nastavení a různé importy a exporty, např. výkaz výměr – výkopové a zemní práce, podsypy, obsypy, zásypy, vrstvy komunikace ad.
Co projektanta trápí ?
- Nízká produktivita
- Výskyt formálních chyb – rozdíly v situaci a podélném profilu
- Roztříštěnost práce
- Některé záležitosti jsou bez použití modelu téměř nemožné nebo neekonomické
- Potřeba snadného zapracování změn projektu v průběhu práce na projektu
Ukázka situace projektu vodovodu
- Vodovod s přípojkami
- Jednotná kanalizace s přípojkami
- Výtlak jednotné kanalizace
- Přeložka plynovodu
- Dešťová kanalizace
- Komunikace
- Veřejné osvětlení
- Kabely NN
- Kabely telekomunikační

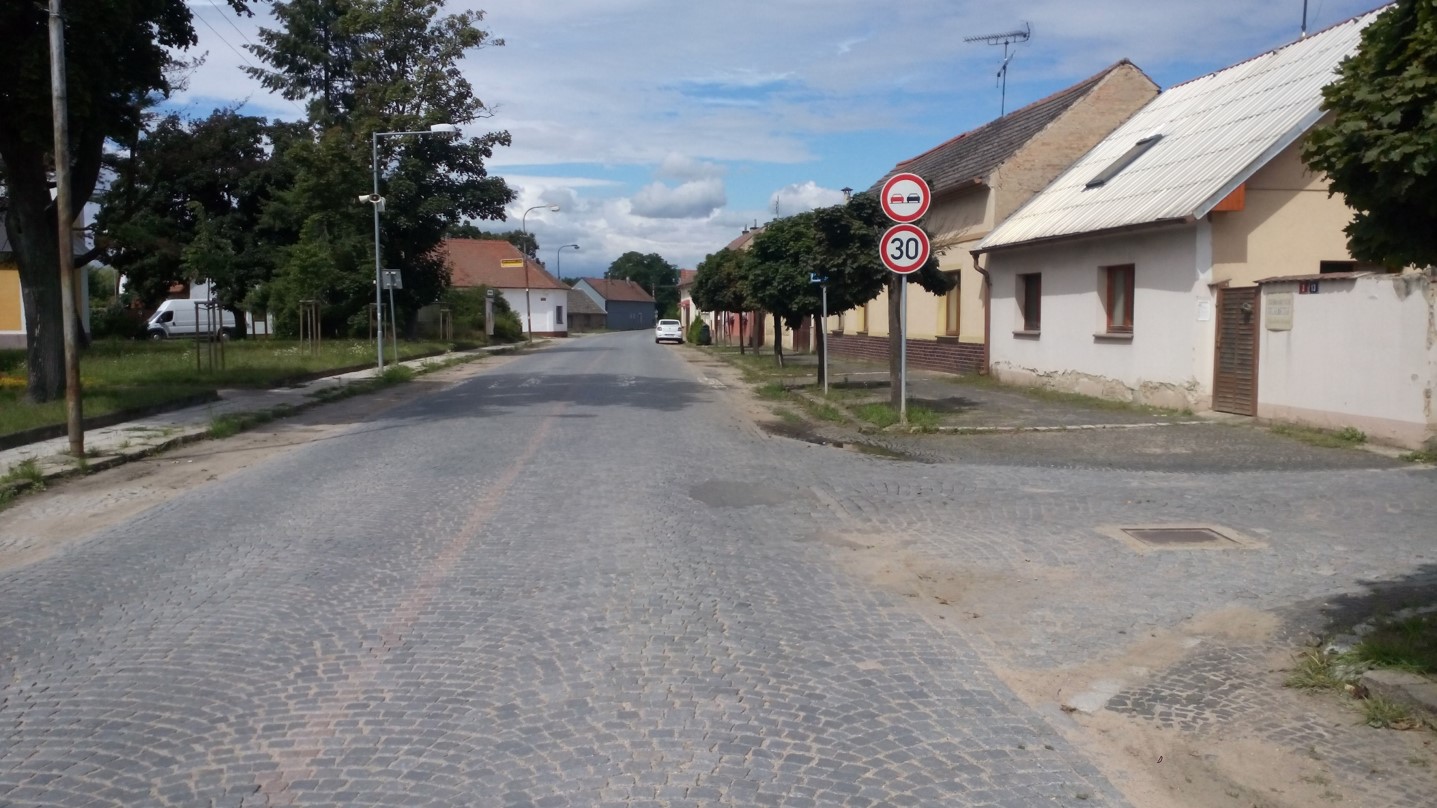

Jedná se o normální ulici II. třídy ve středočeském městě

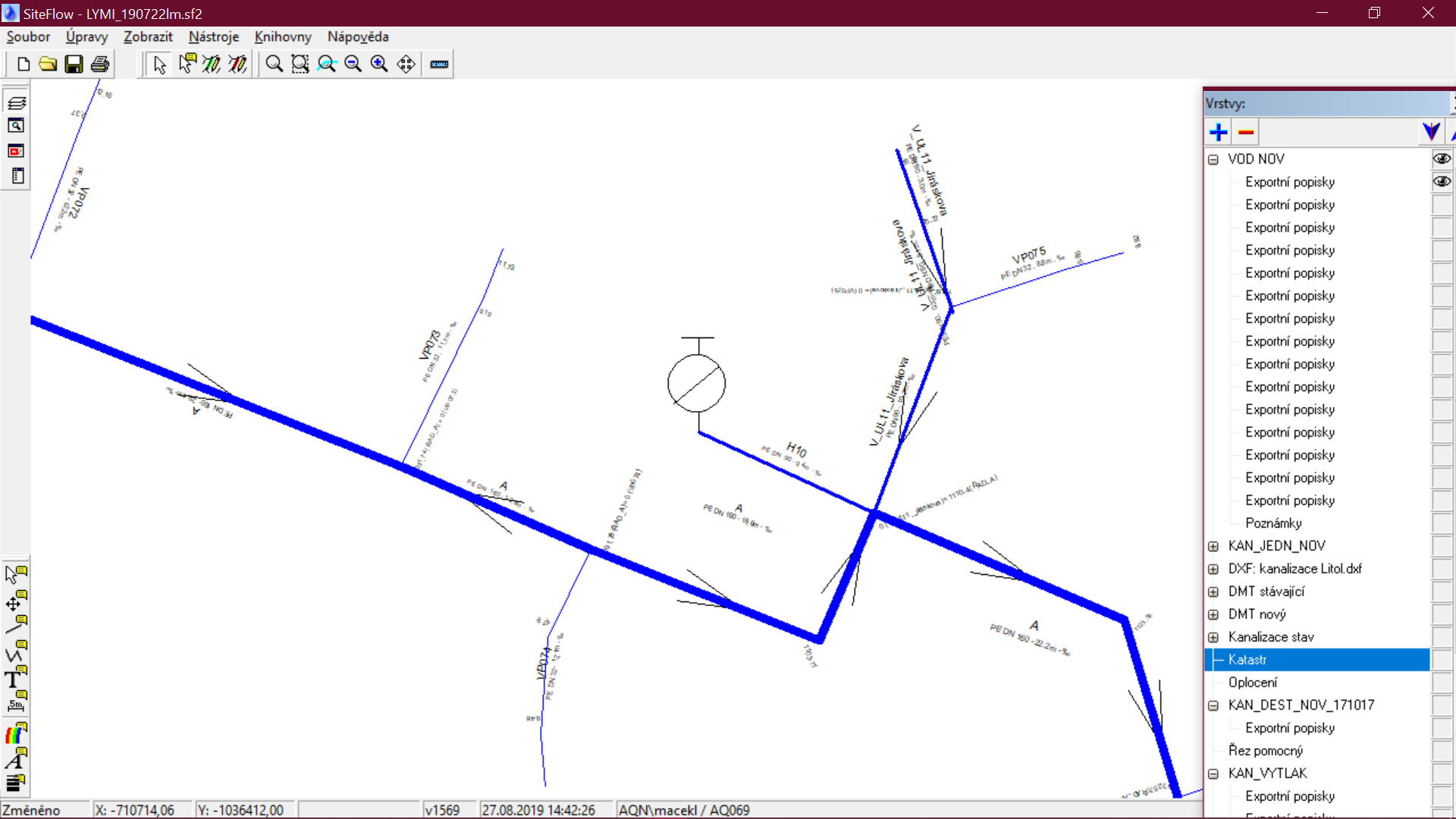

vodovodní síť s přípojkami - situace

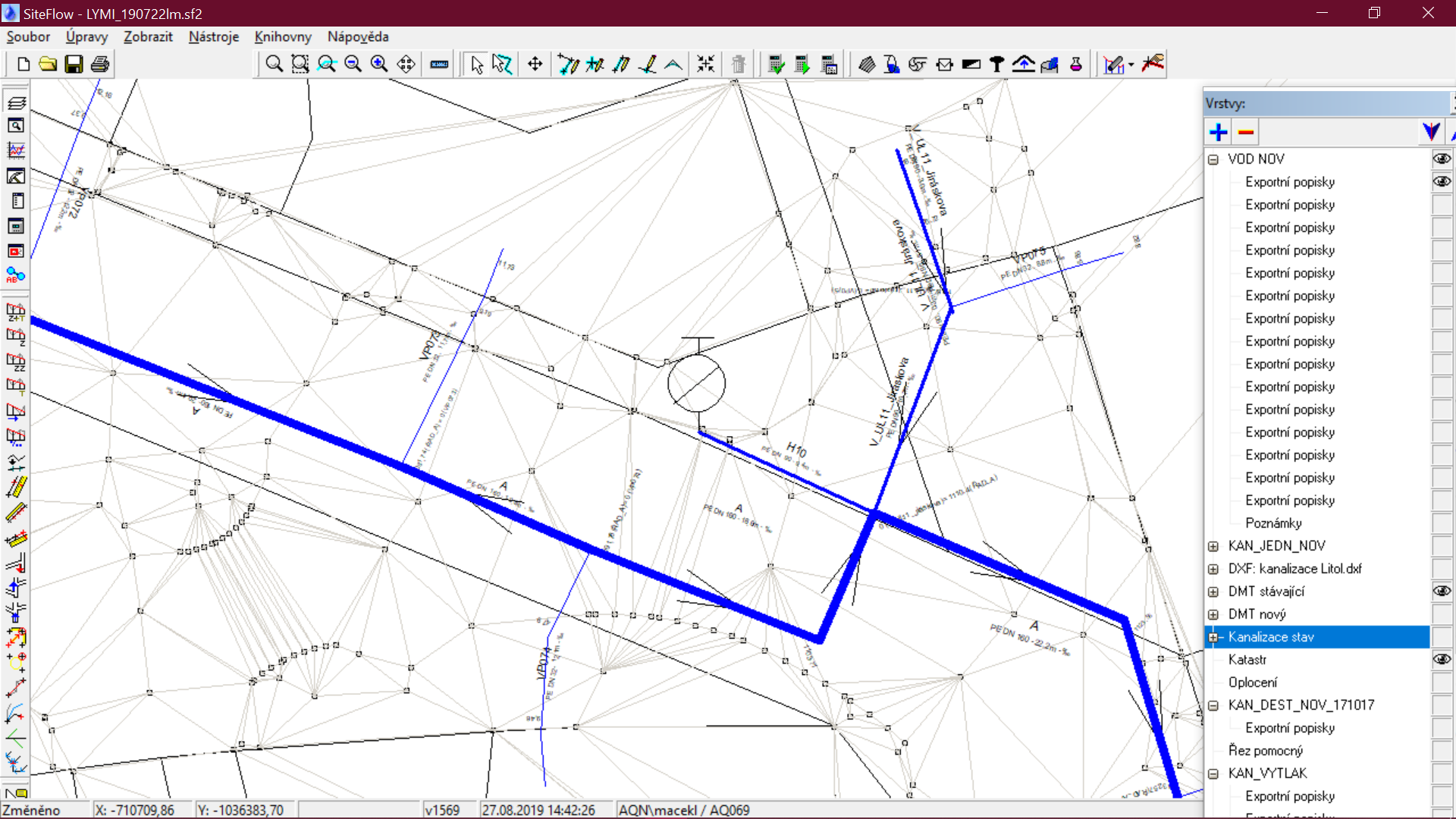

přidaná trojúhelníková síť digitálního modelu terénu

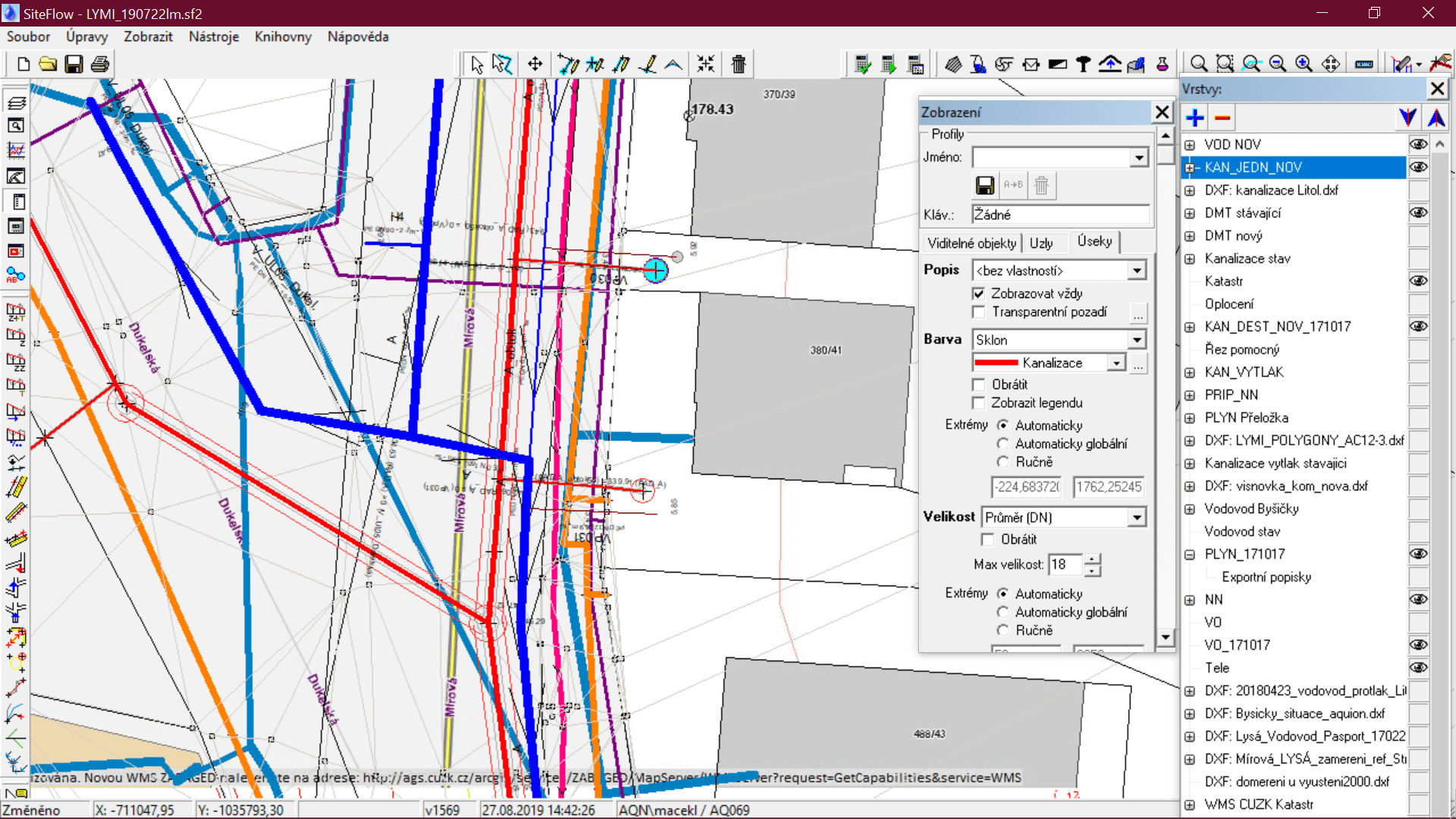

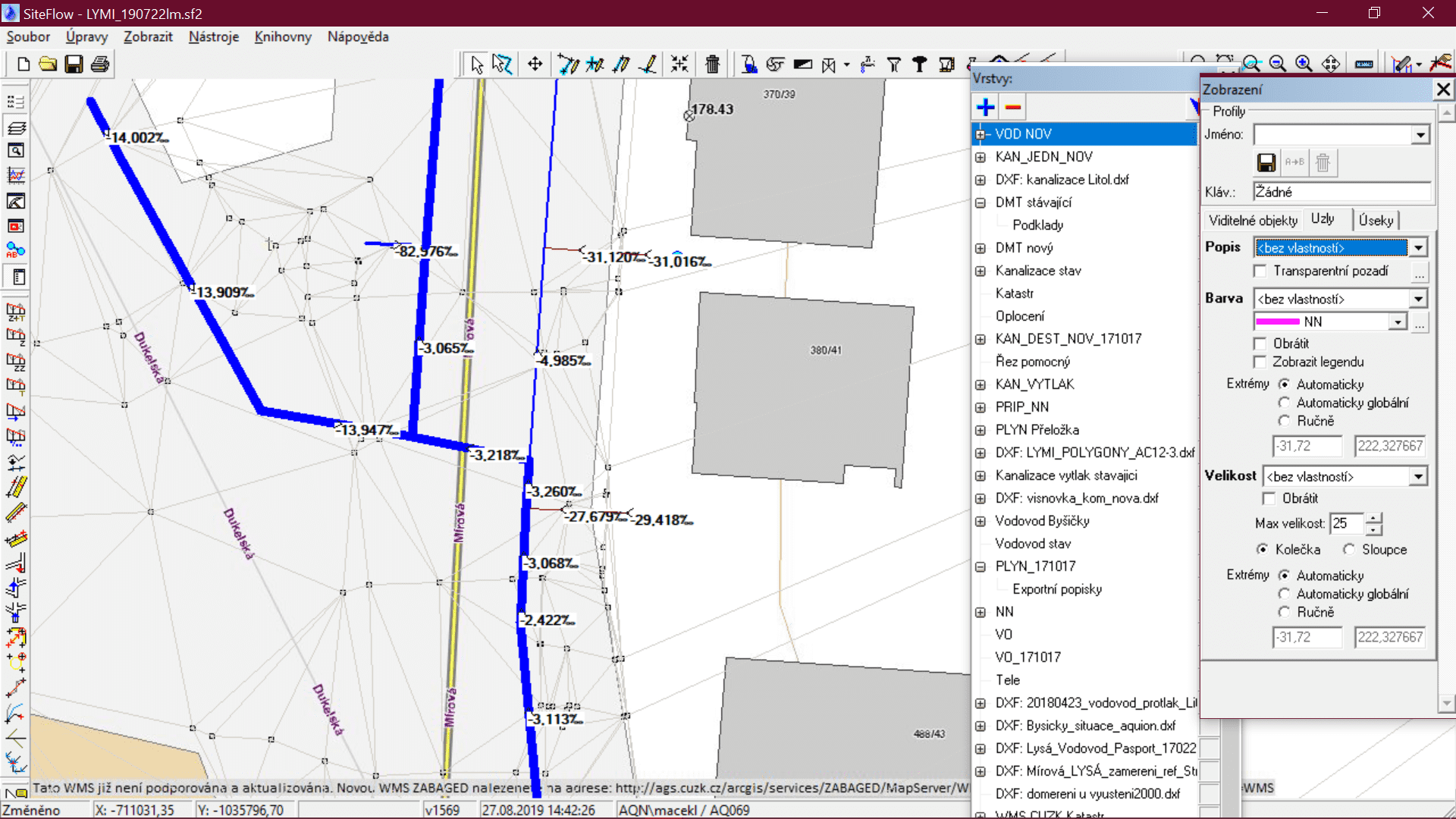

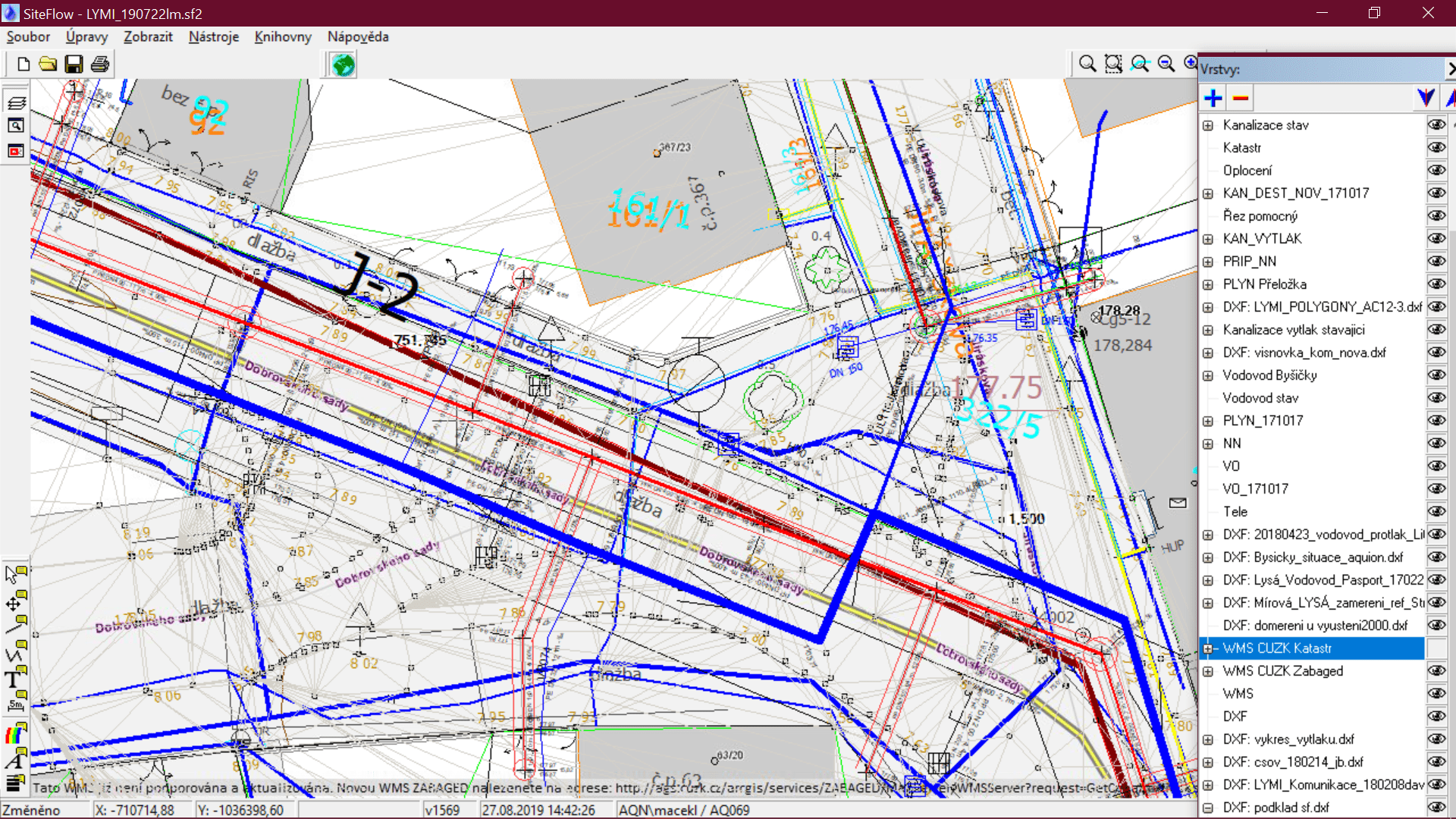

okno modelu - pracovní situace

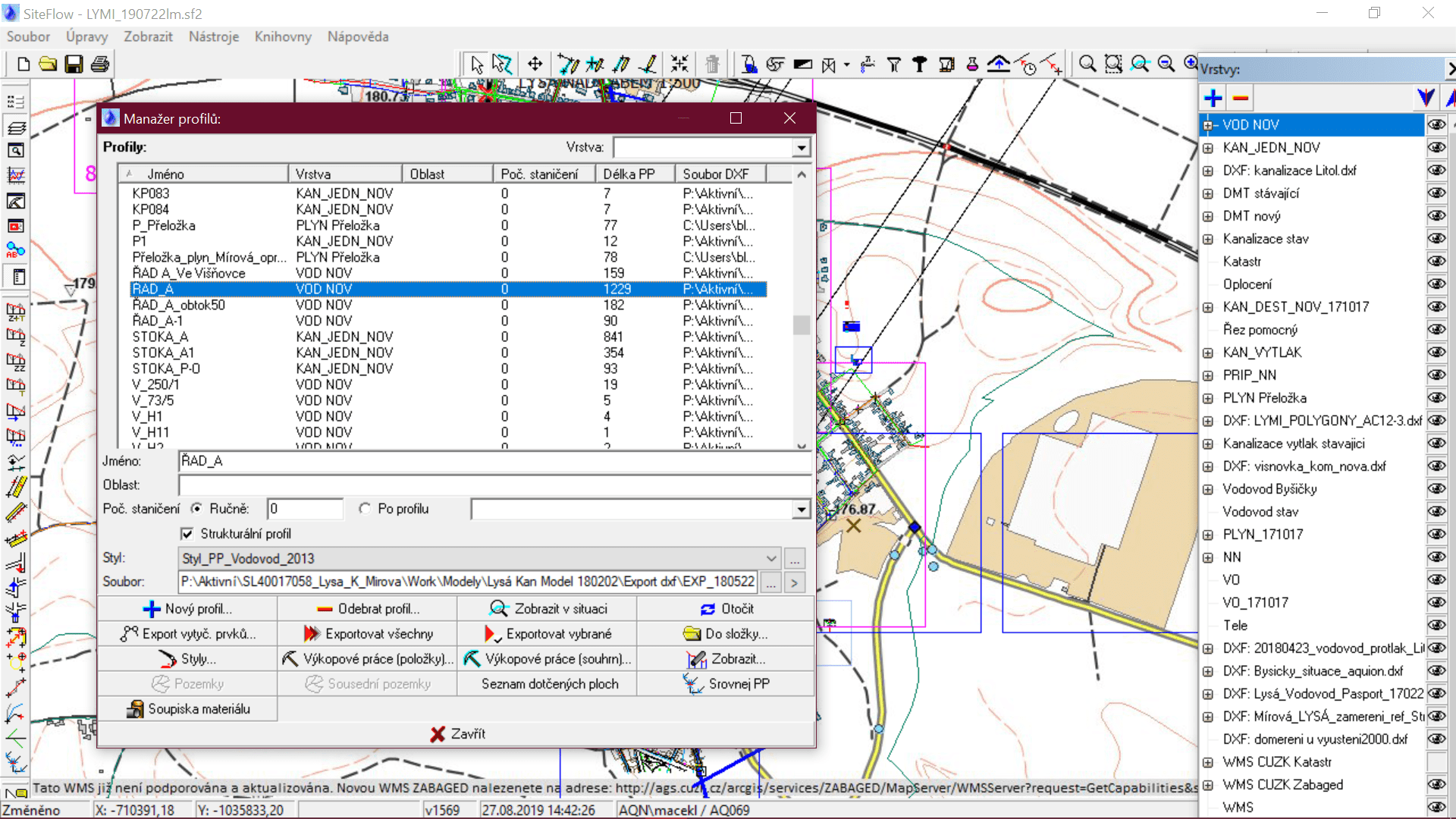

Počet podélných profilů 240 včetně přípojek

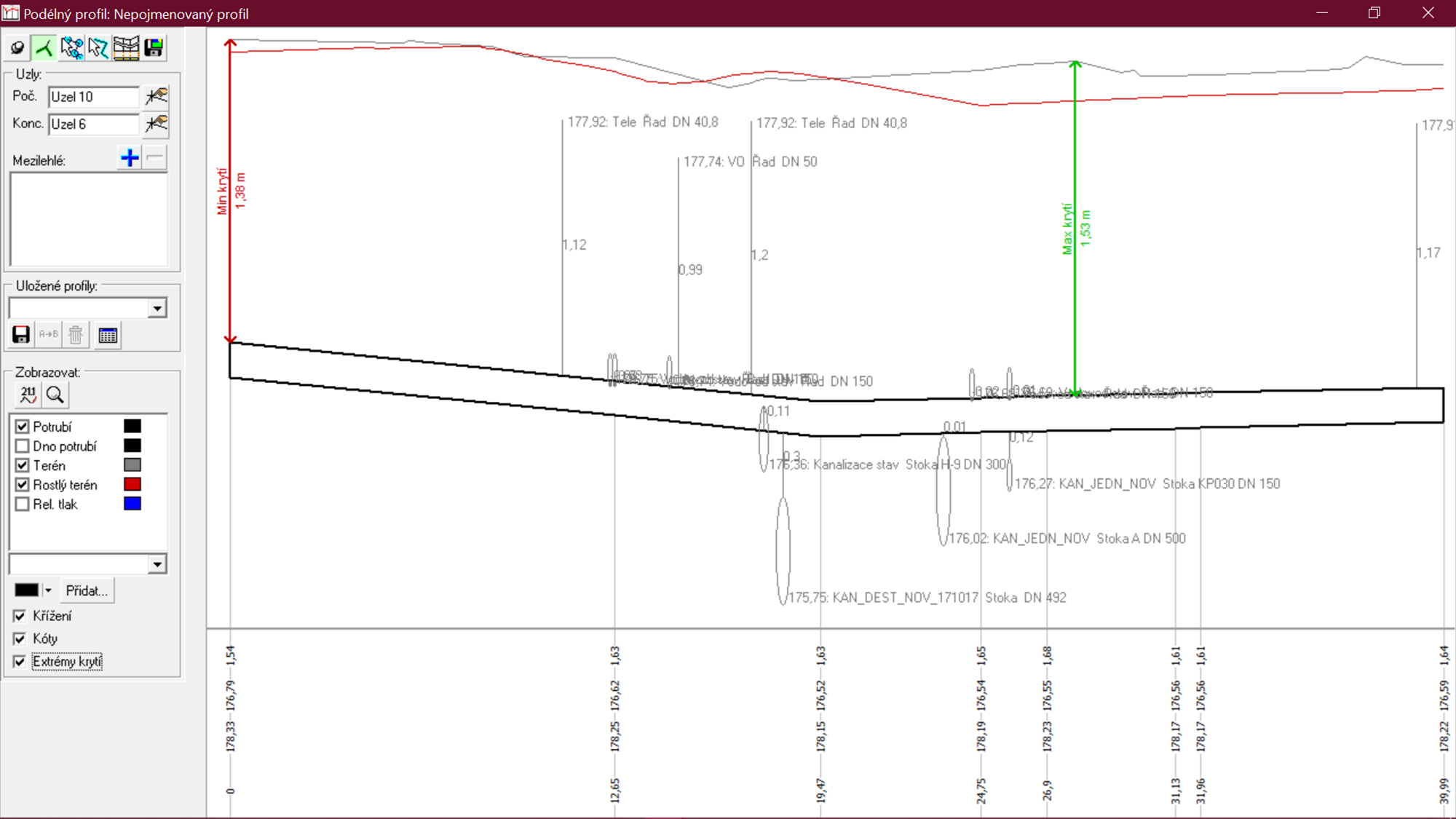

Práce v náhledu podélného profilu

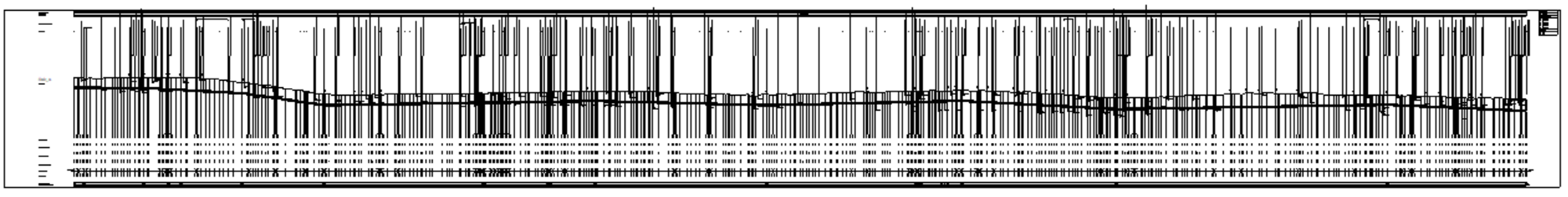

Export výkresu podélného profilu vodovodu po dokončených úpravách trasy a nivelet

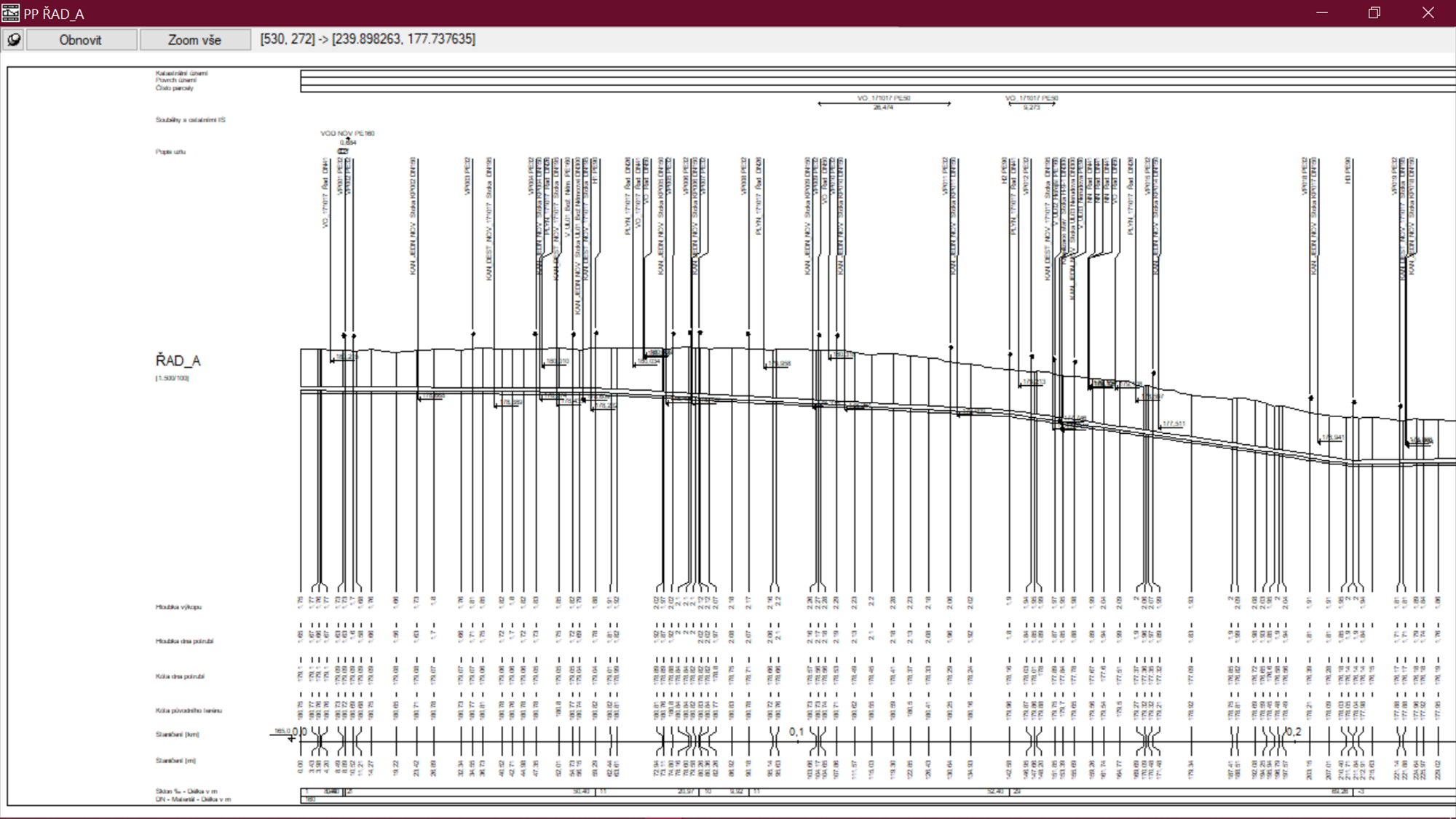

Detail podélného profilu – všechna křížení se aktualizují spolu se změnami trasy a nivelety vodovodu a se změnami ostatních sítí

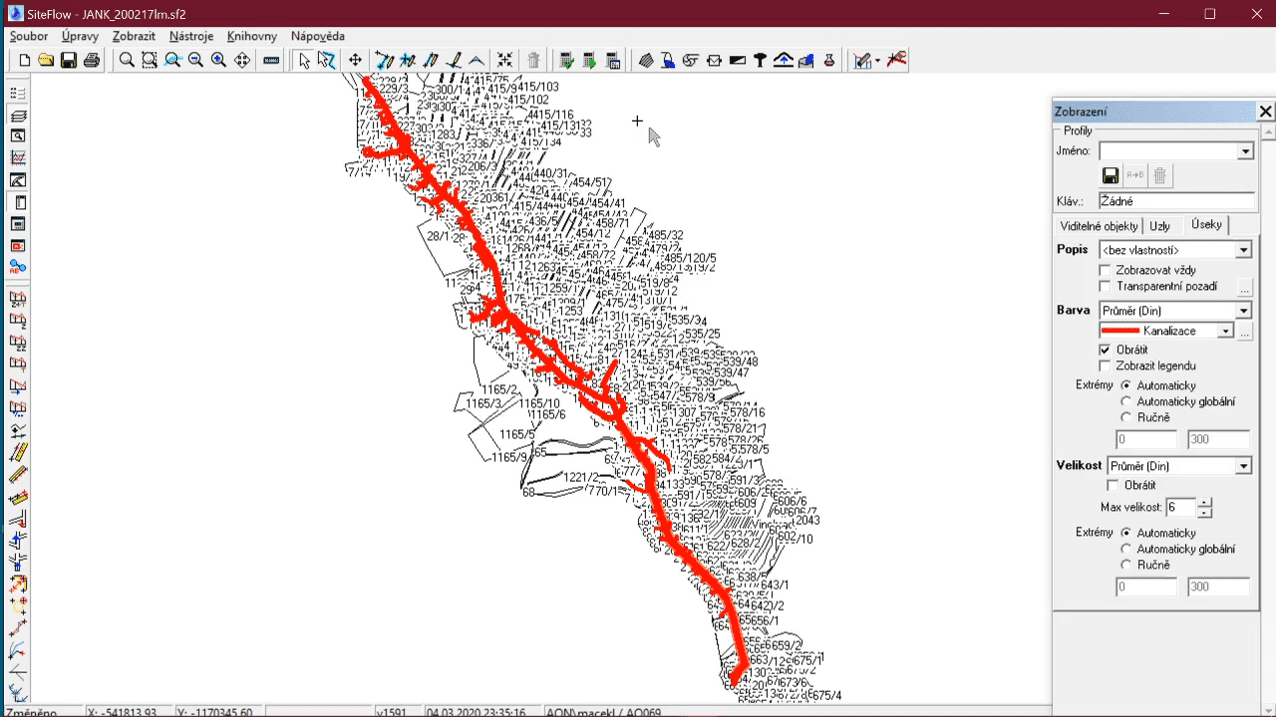

Export pozemků dotčených vodovodním řadem
Export zemních prací a konstrukčních vrstev komunikace
-
- Podsypy
-
- Obsypy
-
- Zásypy
-
- Konstrukční vrstvy
-
- komunikace
-
- Zazubení
Dostupné pro všechny podélné profily
Ukázka projektování na modelu
- 2,3 km hlavní stoky, 130 přípojek, celkem 6,5 km kanalizace
- DMT, geodetické zaměření, katastr, ostatní inženýrské sítě

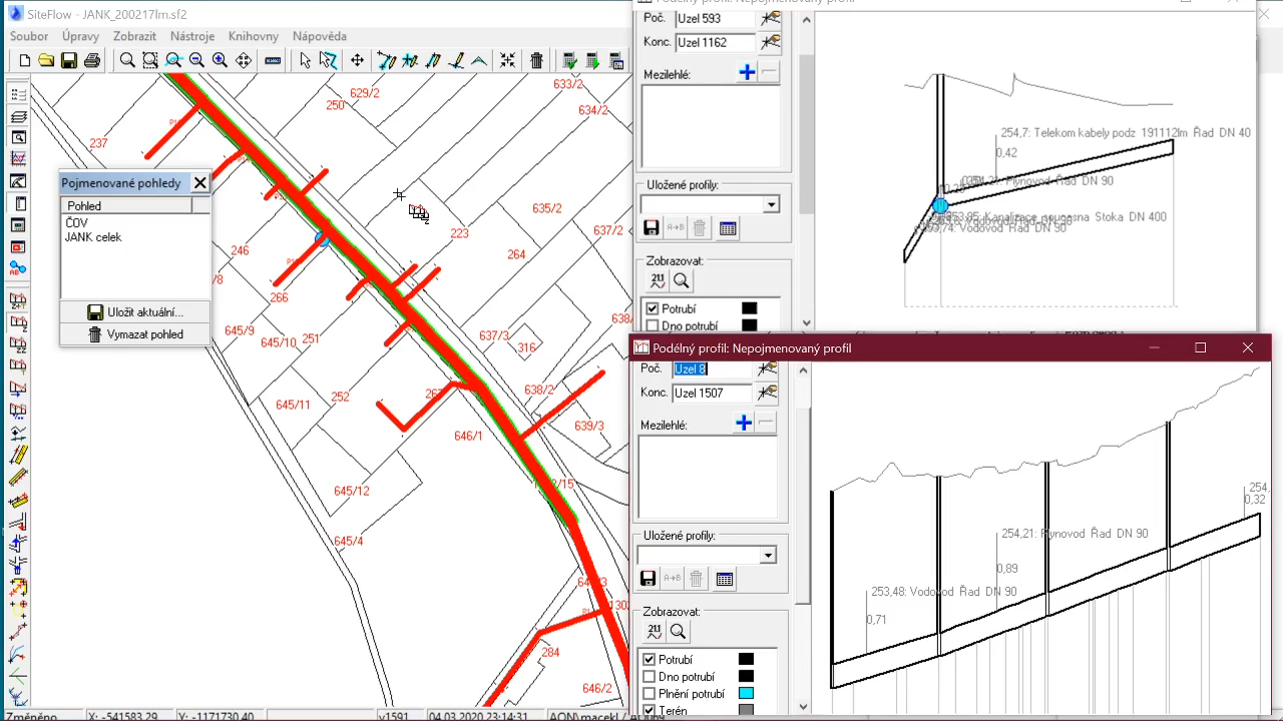

1. Ukázka tvorby podélného profilu
2.a 3. Ukázka vyrovnání nivelety potrubí
4. Propojení DMT a modelu trubní sítě
Simulační modelování vodovodu v SiteFlow

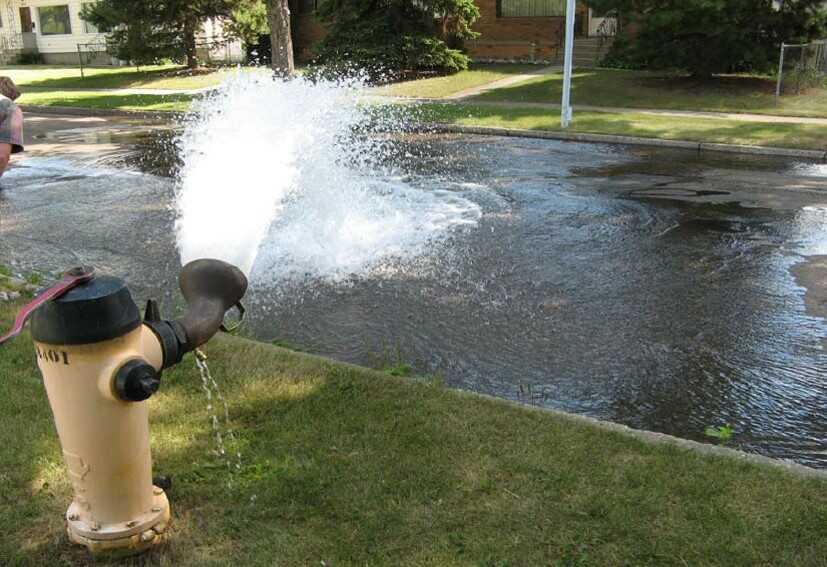

- Teoretický příklad – porovnání konvenčního a jednosměrného proplachování
- Návrh na vylepšení kvality vody při její dopravě a distribuci, skupinový vodovod Sereď

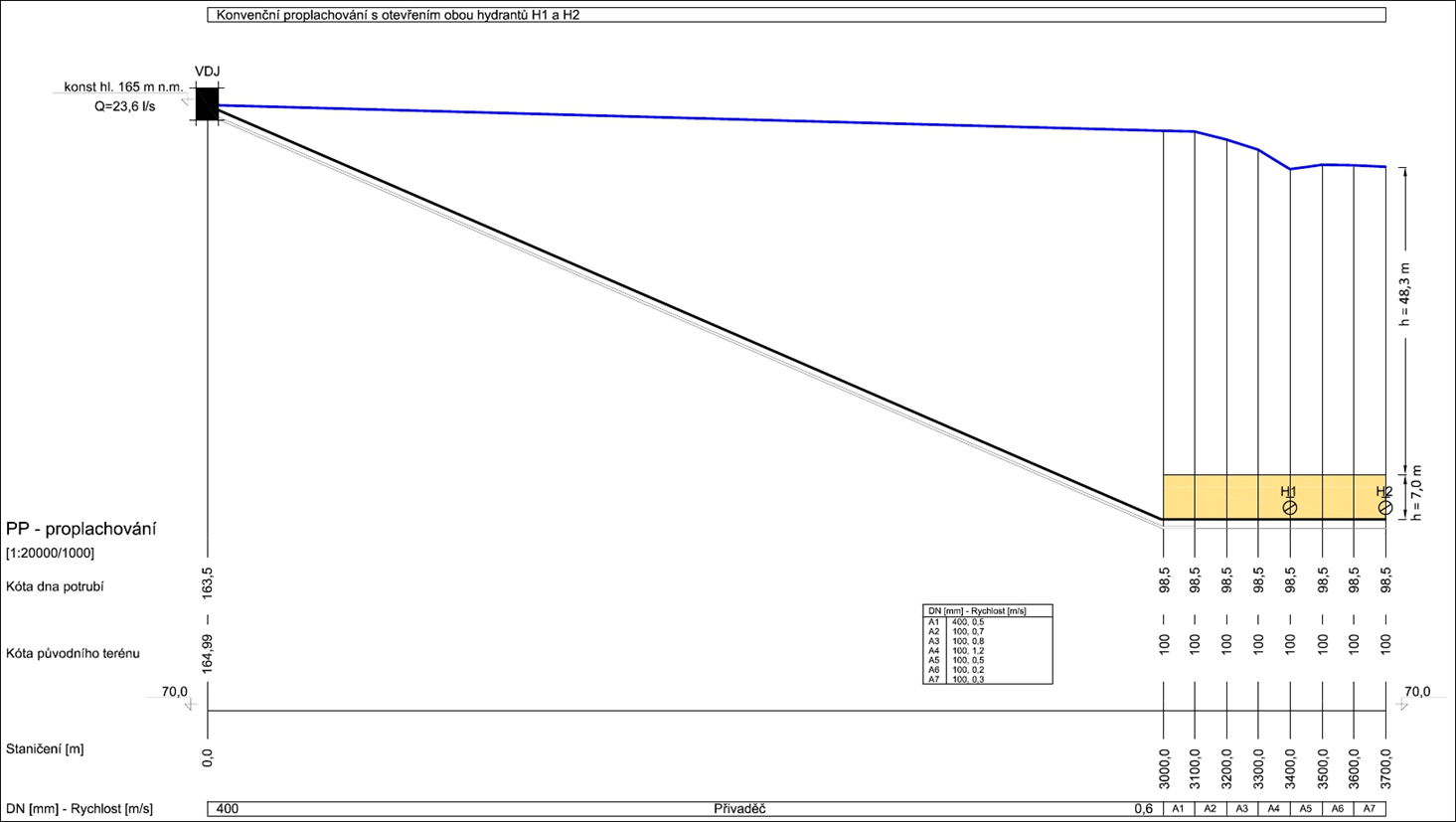

Konvenční proplachování – H1 a H2

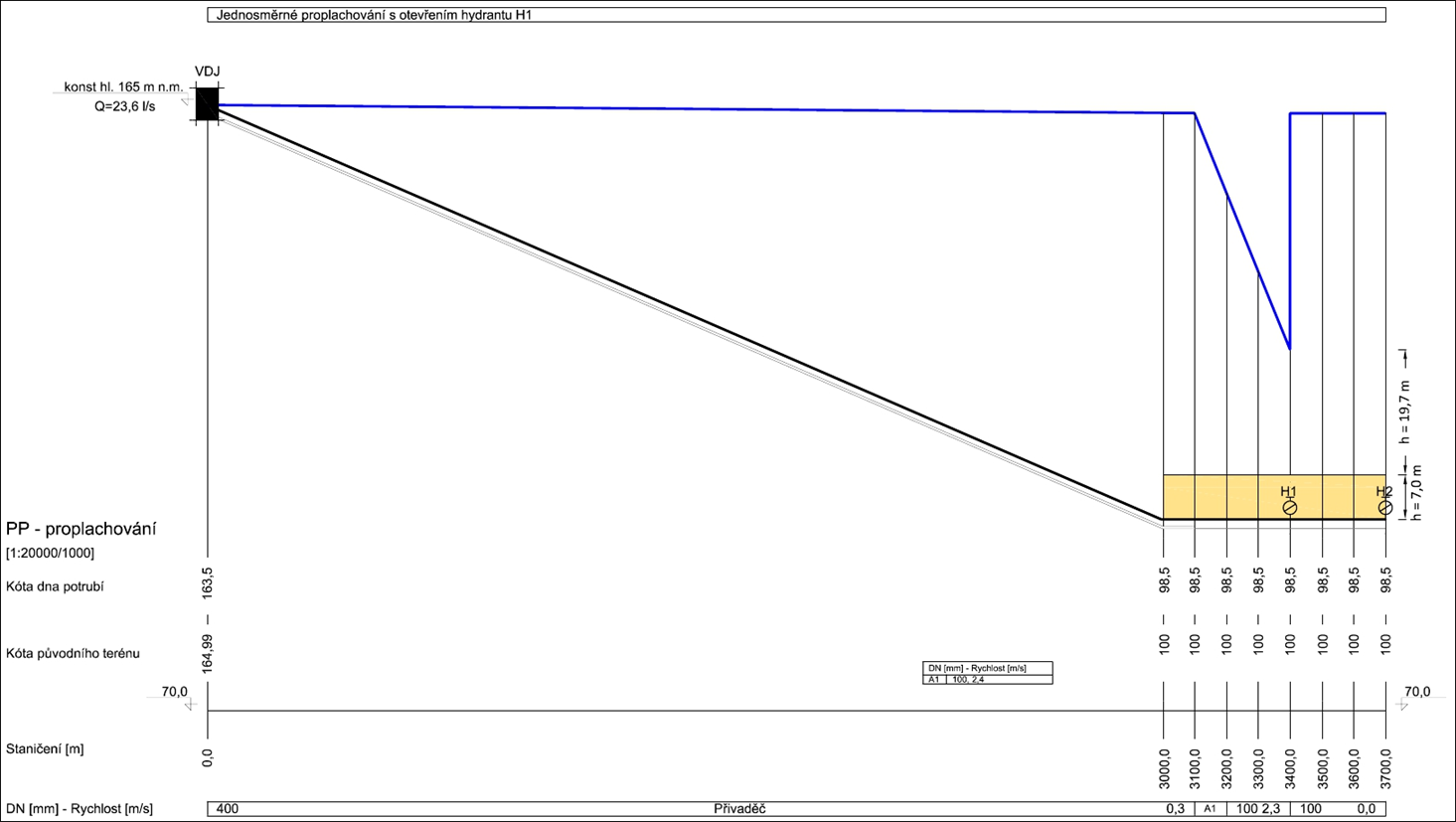

Jednosměrné proplachování – H1
Jednosměrné proplachování – H1

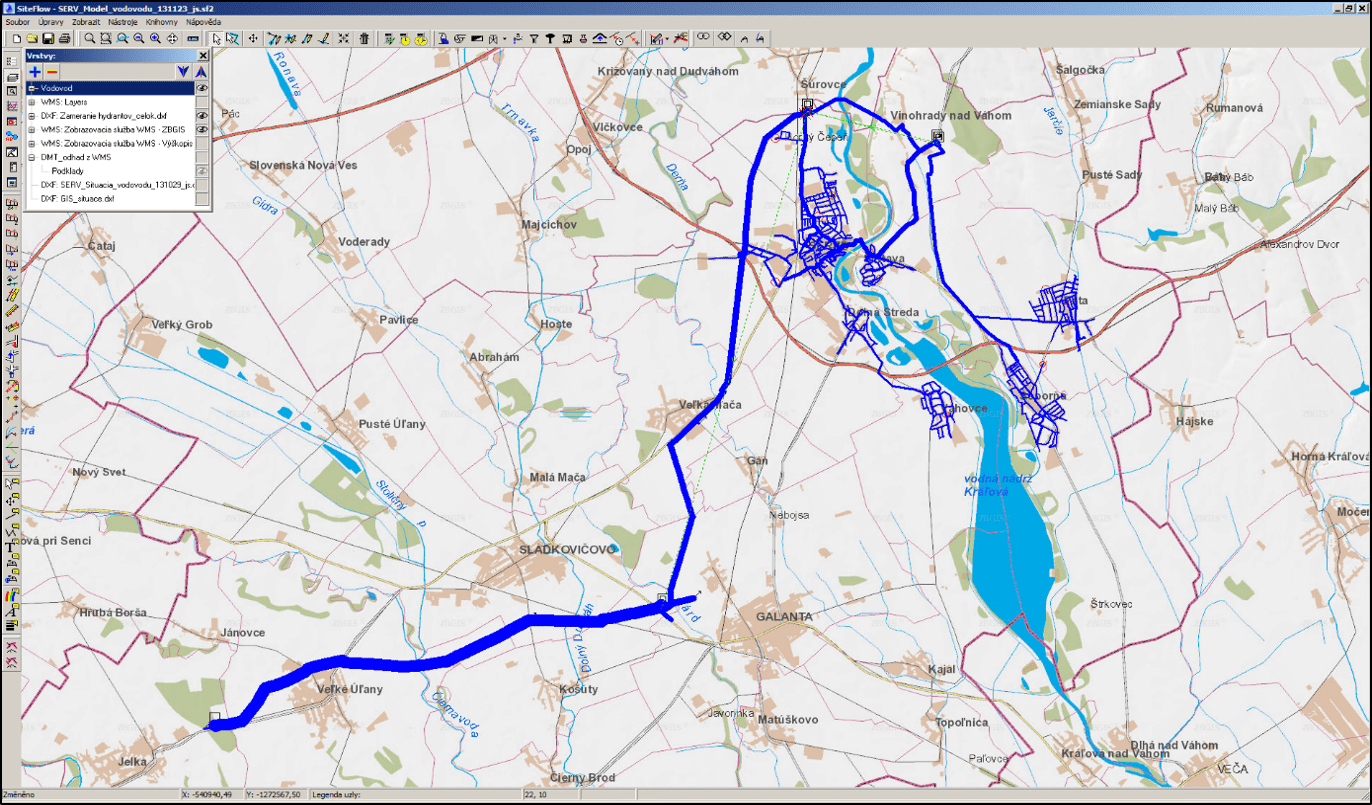

Simulační model skupinového vodovodu Sereď včetně dálkovodu Jelka - Galanta

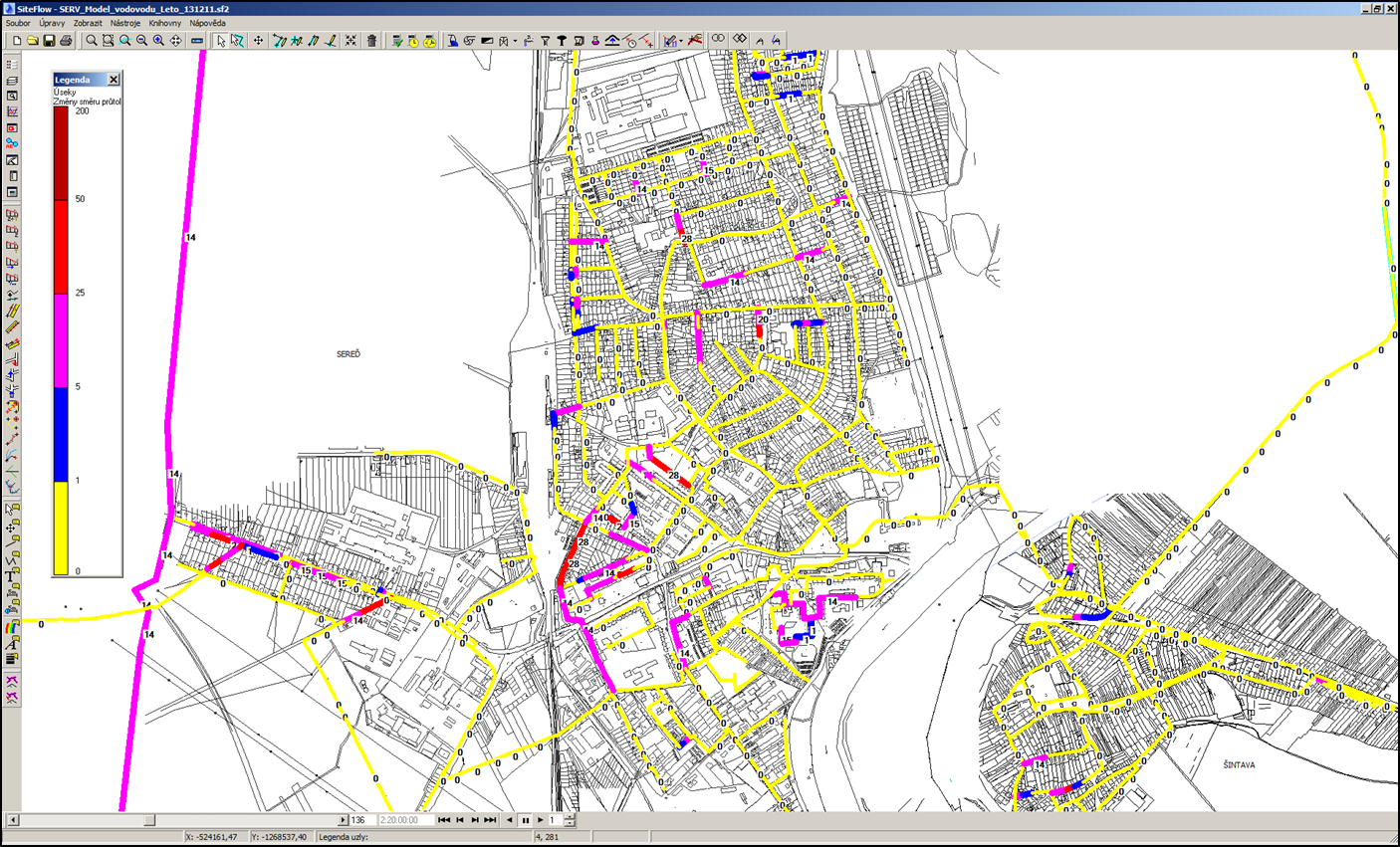

Počet změn směru proudění za týden

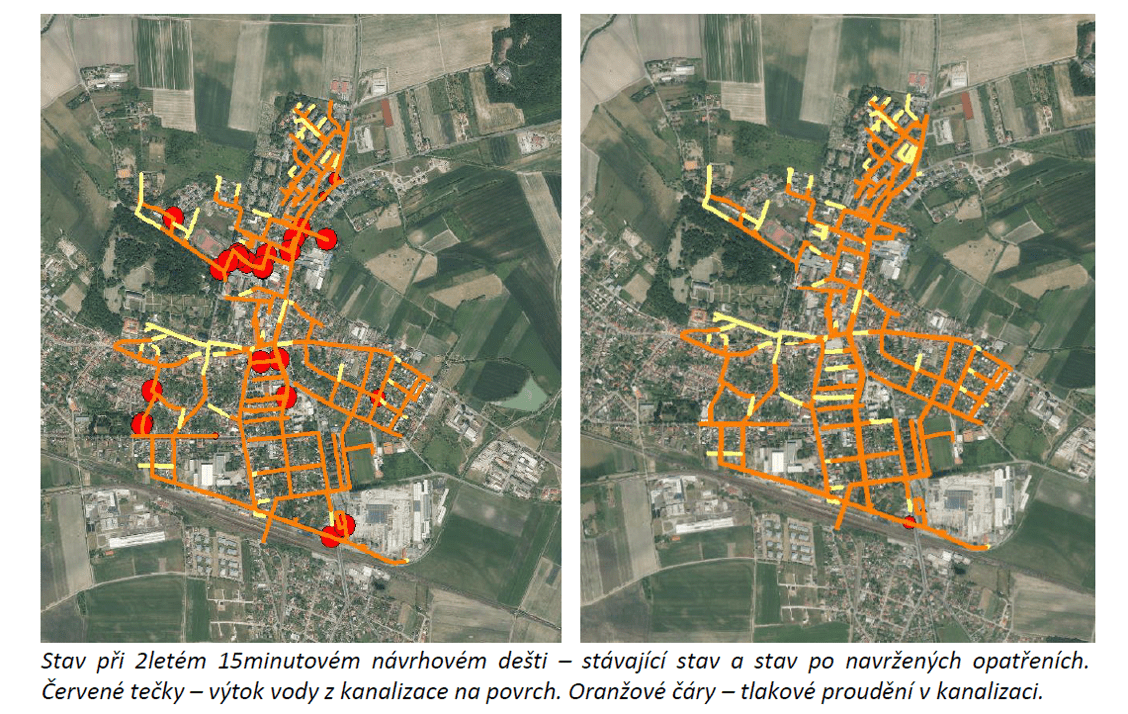

SiteFlow počítá proudění v trubní kanalizaci a otevřených příkopech

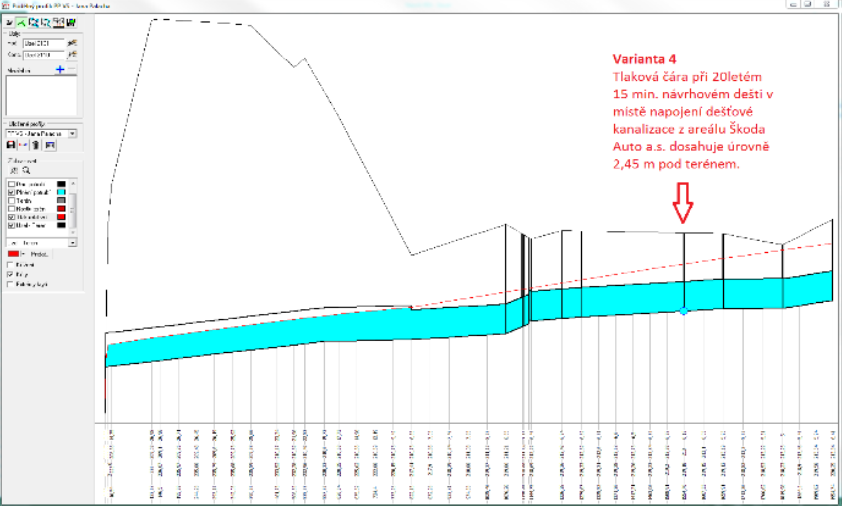

Průběh hladin/tlakové čáry po napojení nových ploch za 20letého 15minutového návrhového deště v kmenové stoce
Projektování s modelem nebo bez modelu?

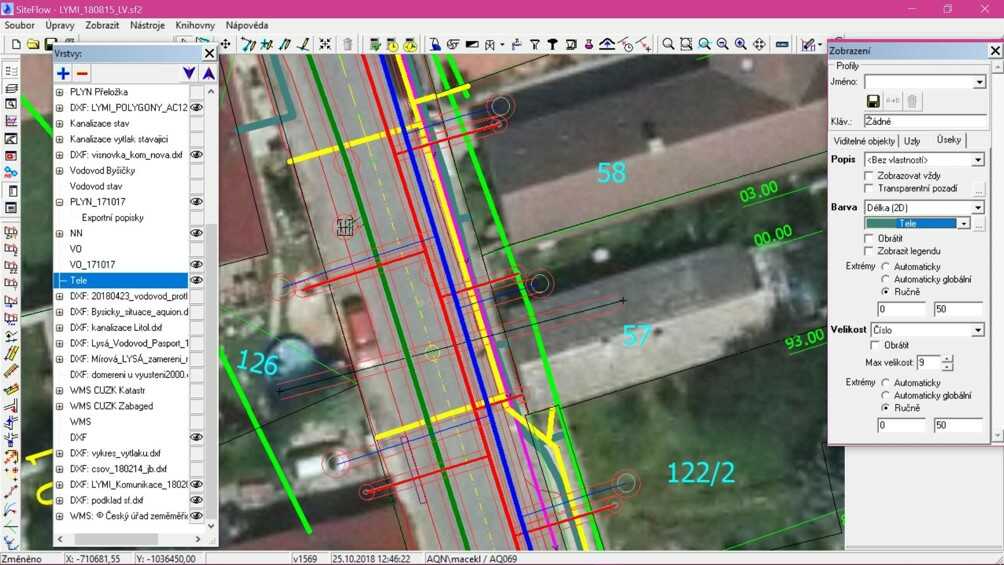

S modelem
Bez modelu
https://cs.flipperworld.org/pc/nejlepsi-program-pro-rizeni-projektu
Co obsahuje program SiteFlow?
- Digitální model terénu
- Model polygonové topologie (pozemky, odběry, povodíčka)
- Webové Mapové Služby
- Model topologie trubní sítě vodovodu (nebo jiných sítí)
- Editaci trasy v situaci a pokročilou editaci nivelety v podélném profilu
- Generování výkresů situací a podélných a příčných profilů v DXF
- Rozsáhlé možnosti uživatelského nastavení a různé importy a exporty
- Uživatelské knihovny
Co neobsahuje program SiteFlow
- Automatickou tvorbu kladečského schématu
- Undo
- Videonávody
Projektování na modelu nebo bez modelu?
s modelem bez modelu

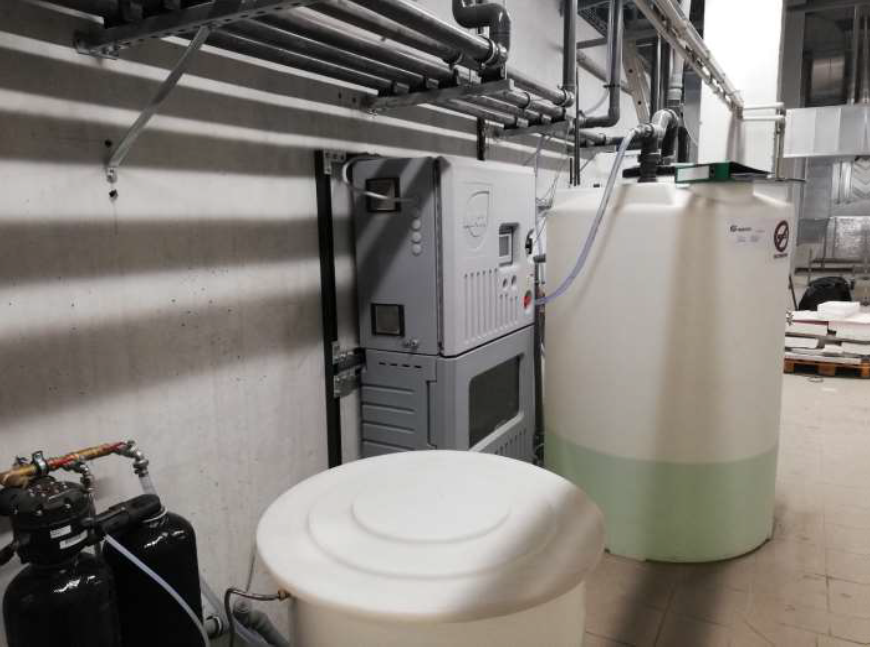

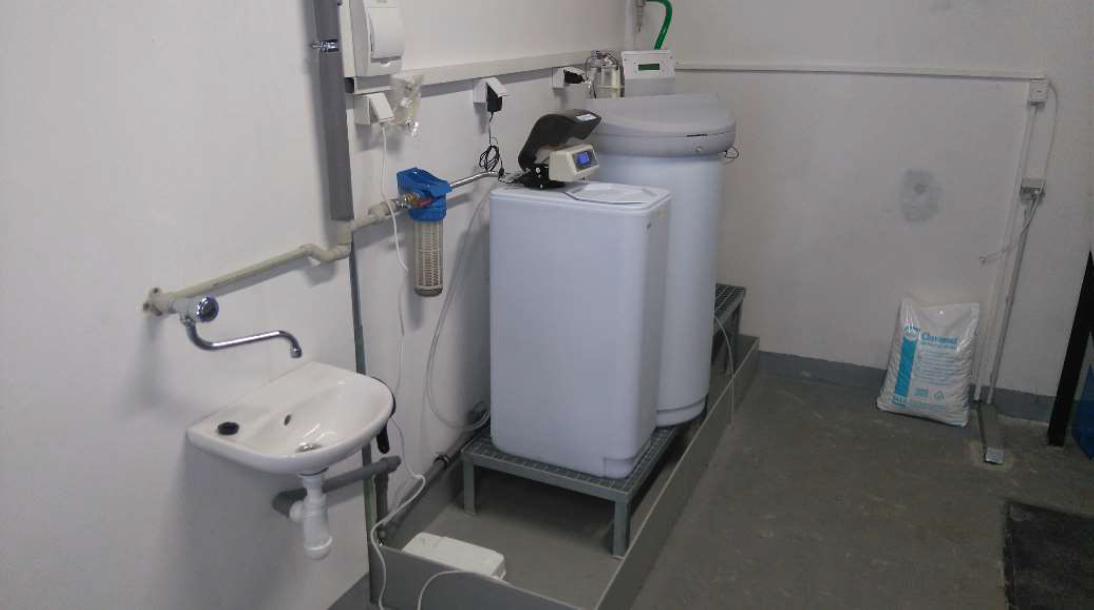

Dezinfekce a hygienické zabezpečení vody 1

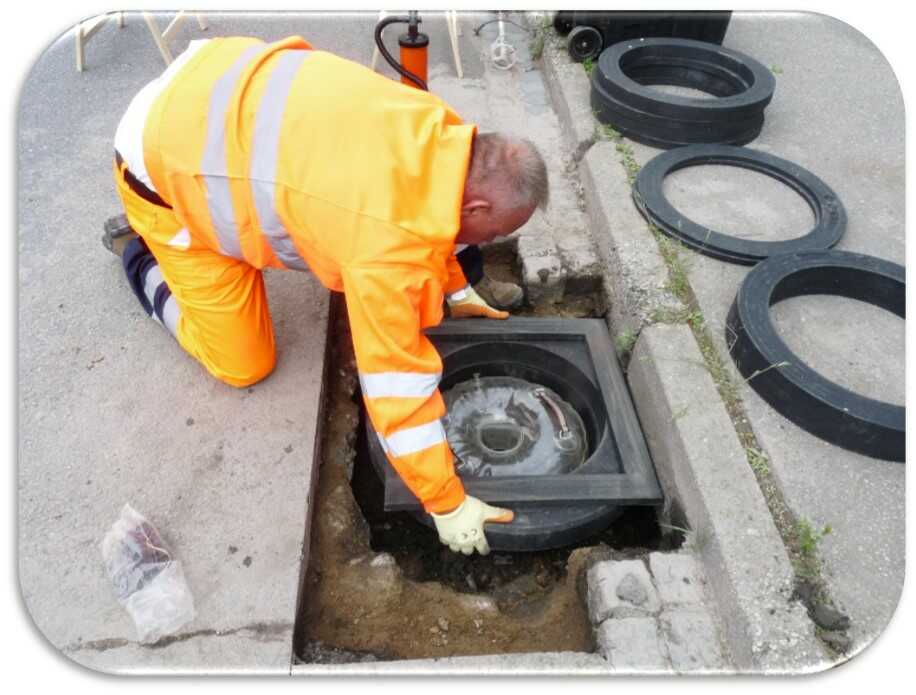

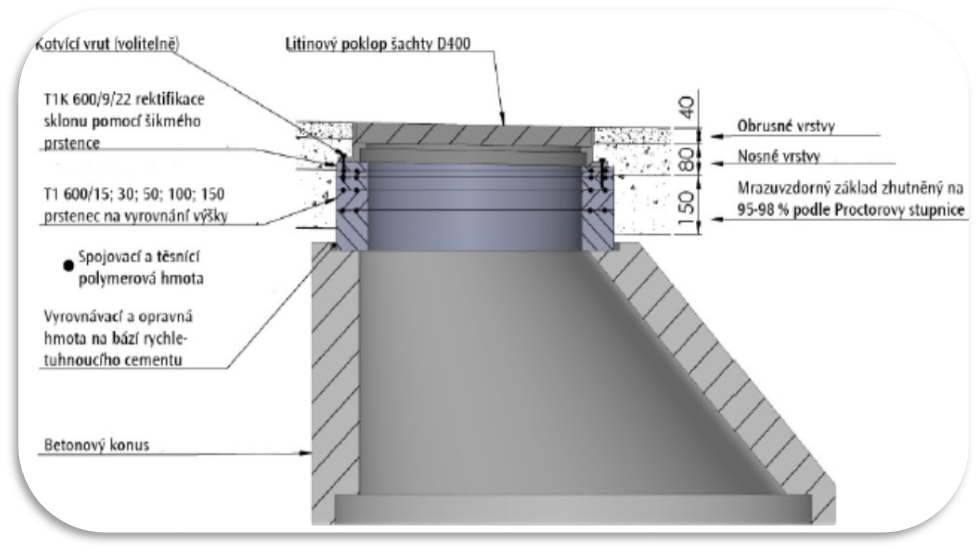

Prodloužení životnosti pozemních komunikací okolo objektů – poklopů, poklůpků, uličních vpustí
