Kvalitní pitná voda je základem dobrého života. Účelem našeho oboru je zajistit lidem co nejkvalitnější pitnou vodu tak, aby se jim dobře žilo. Proto je cílem fungování každého vodohospodáře, každého provozovatele a každého vlastníka vodovodu neustálé zlepšování poskytovaných služeb a také dodávané kvality pitné vody. V příspěvku chceme ukázat naše zkušenosti s aplikací zařízení Aquion MIOX na příkladu malého i většího zařízení. Jedná se o zařízení, která jsou spolehlivá, snadno se uvádějí do provozu a patří mezi nejbezpečnější generátory na trhu. Tato zařízení představují lídra trhu z hlediska pokročilé konstrukce a bezpečnosti. Malá zařízení vyrábějí pouze směsné oxidanty, u větších zařízení je možné volit podle typu aplikace, zda budeme vyrábět chlornan sodný nebo směsné oxidanty...
Zkušenosti s aplikací zařízení na výrobu směsných oxidantů elektrolýzou v místě použití
Ing. Lubomír Macek, CSc., MBA, konference: Voda Zlín 2019
Aquion, s.r.o., Osadní 324/12a, 170 00 Praha 7, e-mail:
V místě vyráběné oxidanty představují vhodnou náhradu dosud používaných oxidantů – plynného chloru, nakupovaného chlornanu sodného nebo vyráběného chlordioxidu. Zkušenosti ukazují, že plynný chlor a chlornan sodný přispívá k zarůstání potrubí biofilmem a inkrusty, dokonce je možné, že tyto oxidanty podporují nárůst některých mikroorganismů, resp. nepřispívají k jejich inaktivaci nebo eliminaci. Používané oxidanty také mají nepříznivý vliv na senzorické vlastnosti vody- zhoršují chuť a pach vody. Nakupovaný plynný chlor i chlornan sodný představuje velké bezpečnostní riziko, obdobně jako výroba chlordioxidu, jak ukazuje zkušenost. Výroba v místě použití vyrábí nízkokoncentrovaný roztok silného oxidantu, díky tomu nejsou potřeba zvláštní bezpečnostní opatření, pomůcky a školení.
Generátory směsných oxidantů a chlornanu sodného Aquion MIOX jsou vyvíjeny a dodávány již přes dvacet let a počet instalací překročil 3 000. Tento velký potenciál zkušeností s vývojem, výrobou a aplikací generátorů oxidantů včetně zkušeností jednotlivých uživatelů a velmi oceňovaným zákaznickým servisem zajišťuje snadnost uvedení do provozu i následnou údržbu. Zařízení jsou certifikována z hlediska vodíkové bezpečnosti a kombinují řadu aktivních a pasivních prvků, asi díky tomu se nikdy nestalo a nestane, že by se, na rozdíl od jiných konstrukcí, něco stalo.
Směsné oxidanty, na rozdíl od chlornanu sodného, pokud vezmeme v obou případech čerstvý oxidant vyráběný v místě, mají lepší vlastnosti vhodnější pro použití v celé šířce vodního hospodářství pro dezinfekci, hygienické zabezpečení a oxidaci vody. Na rozdíl od chlornanu sodného jsou účinnější, zlepšují senzorické vlastnosti vody – chuť, pach i průhlednost a v akvatickém systému jsou stabilnější. Díky to mu nedochází k takovému uvolňování chloru do ovzduší v místě volné hladiny – typicky ve vodojemech a stabilita směsných oxidantů umožňuje často eliminovat i dochlorování po trase od zdroje ke spotřebišti. Podrobnější informace naleznete v minulých příspěvcích na konferenci, také vám je rádi pošleme.
Společnost Aquion, s.r.o. propaguje výrobu směsných oxidantů od roku 2004, já sám jsem hlavním šéfmontérem při instalaci a uvádění jednotlivých generátorů do provozu. Nejstarší provozované systémy v České Republice jsou v provozu od 3. března 2008 bez poruch, ten nejvytíženější má podle mého aktuálního odhadu za sebou okolo 30 000 provozních hodin.
Zařízení, která dodáváme, mají kapacitu od 0,9 kg/den až po 450 kg/den ekvivalentu volného aktivního chloru v podobě směsných oxidantů nebo od 11,3 kg/den do 726 kg/den ekvivalentu volného aktivního chloru v podobě chlornanu sodného.
Oblasti aplikace směsných oxidantů jsou pro dezinfekci a hygienické zabezpečen pitných vod s možností snížení dávky oxidantu oproti plynnému chloru a chlornanu sodnému, včetně možnosti eliminovat dochlorování po trase. Směsné oxidanty je možné použít pro oxidaci železa a manganu při úpravě vody. Jejich dobré vlastnosti je možné použít při dezinfekci a hygienickém zabezpečení vody v bazénech a wellness, pro eliminaci Legionelly ze systémů rozvodu TUV, pro studenou sanitaci potrubí v potravinářském a nápojovém průmyslu a pro dezinfekci a hygienické zabezpečení kvality vody v otevřených chladících okruzích, kde dojde v podstatě k dosažení sterility v těchto okruzích a nedochází k průniku aerosolu, kontaminovaného různými mikroorganismy do okolí.
Generátory směsných oxidantů (a chlornanu sodného) Aquion MIOX představují velmi často řešení s nejnižšími náklady po dobu životnosti.
Co jsou směsné oxidanty?
Směsné oxidanty jsou podle nepřímých analýz směsí chlornanu sodného a peroxidu vodíku. Zkušenosti z bazénů ukazují, že nenapadají lidské tkáně tak, jako to dělají dosud používané oxidanty. Možná je to proto, že lidské tělo si pro boj s oxidanty vytváří podobný roztok, který navíc obsahuje oxid dusný (viz časopis Vesmír).
Aplikace zařízení Aquion MIOX ZUNI pro dezinfekci a hygienické zabezpečení pitné vody pro významného firemního zákazníka ve Středočeském kraji.

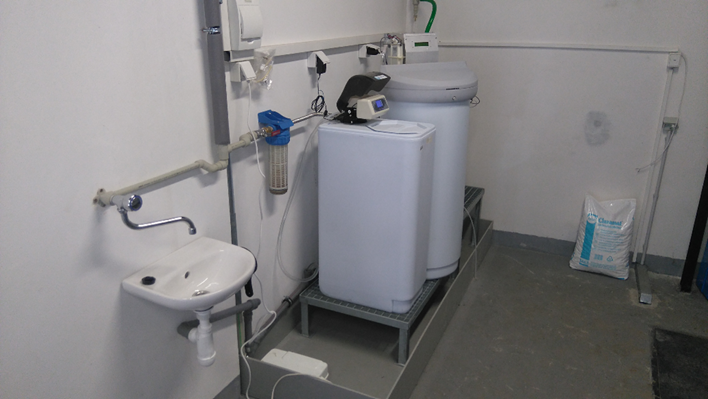

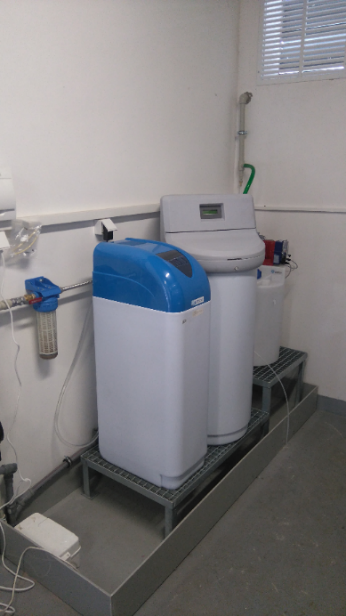

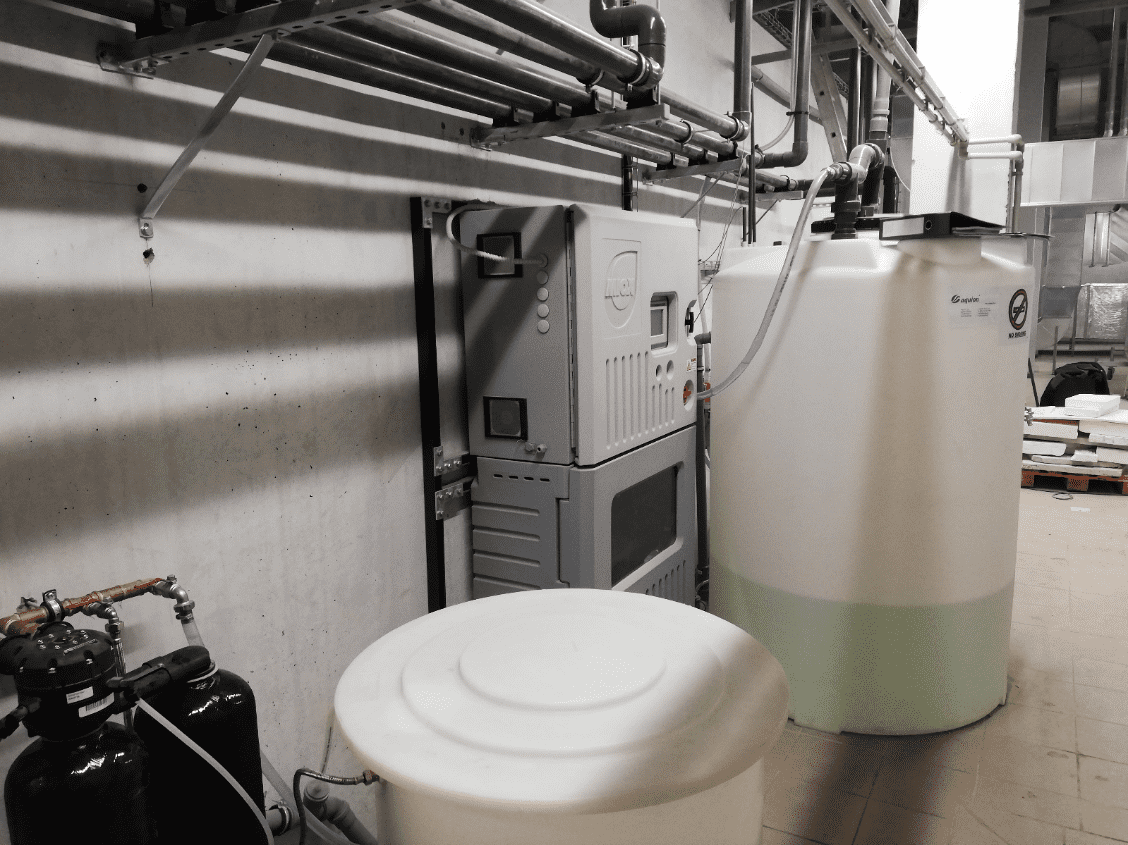

Obr. 1 Aplikace Aquion MIXO ZUNI
Obsah dodávky: Generátor směsných oxidantů Aquion MIOX ZUNI s kapacitou 0,45 kg/den směsných oxidantů (v ekvivalentu volného aktivního chloru) s integrovaným generátorem solanky, dávkovací nádrž s dávkovacím čerpadlem IWAKI, změkčovač přívodní vody, analyzátor volného aktivního chloru, šéfmontáž a uvedení do provozu.
Cíl dodávky: zajištění hygienicky nezávadné pitné vody ve složitých podmínkách s dlouhou dobou zdržení a ohříváním potrubí.
Přelivy, odpady a výustě z jednotlivých zařízení této sestavy jsou soustředěny do malé čerpací stanice šedých vod (pro koupelnu bez WC) a vody jsou přečerpávány do vedlejšího prostoru, kde jsou zaústěny do splaškové kanalizace.

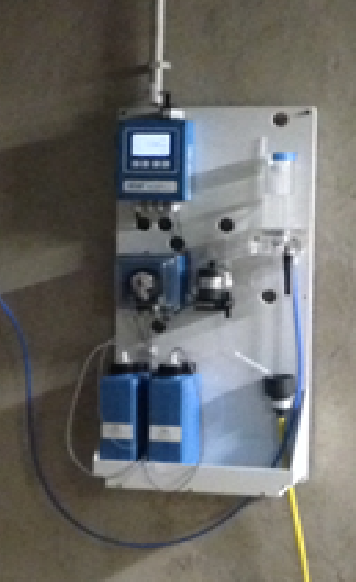

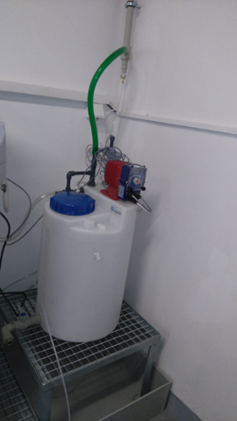

Obr. 2 Dávkovací nádrž na oxidanty, změkčovač a zařízení na měření koncentrace volného aktivního chloru

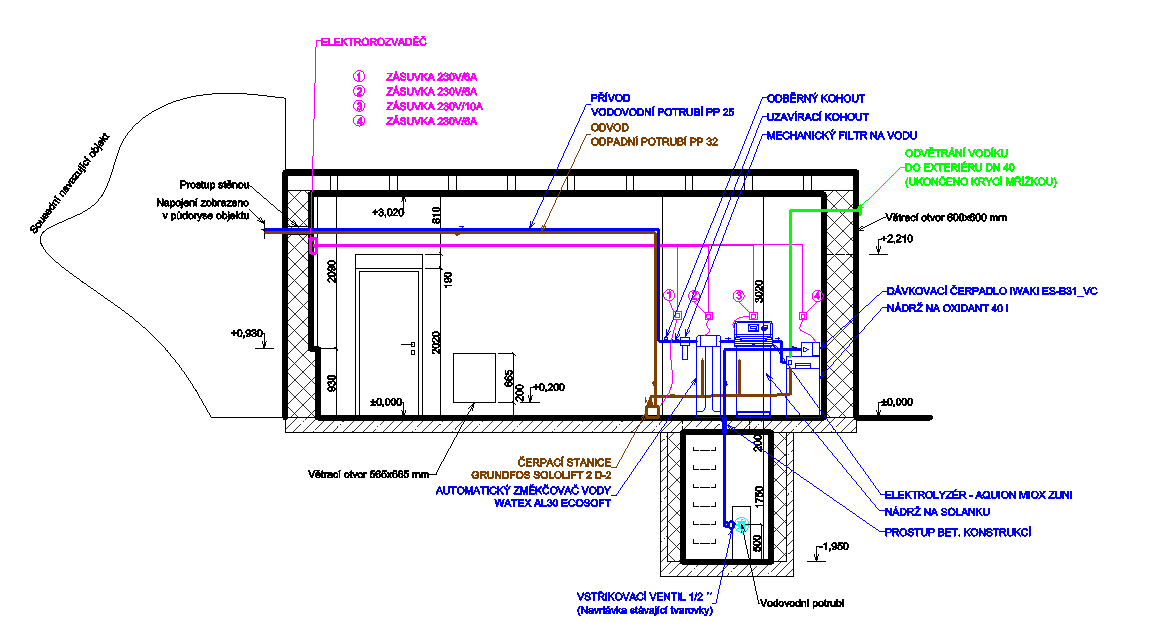

Obr. 3 Prostorové nároky zařízení
Obr. 4 Technologické schéma
Zkušenosti s instalací generátorů Aquion MIOX jsou dobré. Občas dojde až k žertovným situacím díky nekompatibilitě anglosaských a SI jednotek a používaných systémů NN. Tak jsme v případě vůbec první instalace dostali dávkovací čerpadla pro 110 V, od té doby používáme ty nejkvalitnější dávkovací čerpadla japonského původu. Vhodně jsme tak doplnili kvalitní generátory oxidantů o ta nejlepší dávkovací čerpadla, dostupná na trhu, a to značky IWAKI. Současně jsme při první instalaci všechny dodané závitové fitinky a kulové uzávěry z UPVC dotáhli odhadem manuální silou, místo použití momentového klíče a do druhého dne všechny spoje popraskaly a musely jsme instalaci vyměnit. Při instalaci pro průmyslového zákazníka na severní Moravě zase vše fungovalo, jen do jednotky nenatékala solanka. A protože v manuálu, který jsme s tím dostali, bylo napsáno, že pokud zařízení nemá sůl, máme do generátoru solanky přidat více soli, přidal jsem více soli a až poté jsme náhodou zjistili, že místo trubičku sání solanky byla namontovaná trubička na rozstřikování vody na jiný generátor solanky a ta správná trubička byla přiložena jako náhradní díl. Generátor jsme uvedli do provozu, jen to znamenalo vybrat a znovu naplnit do generátoru solanky 200 kg mokré soli. Takové případy bereme jako příležitost být při další instalaci pohotovější, rychlejší a pokud možno duchapřítomnější.
Dodávka a instalace zařízení Aquion MIOX Vault 15 M SC pro dezinfekci a hygienické zabezpečení bazénové vody pro významného zákazníka v severních Čechách.
Obsah dodávky: Generátor směsných oxidantů Aquion MIOX Vault 15 M SC s kapacitou 6,8 kg/den směsných oxidantů (v ekvivalentu volného aktivního chloru), generátor solanky, dávkovací nádrž, změkčovač přívodní vody, analyzátor šéfmontáž, instalace a uvedení do provozu.
Cíl dodávky: zajištění dezinfekce a hygienického zabezpečení vody v bazénech a wellness.
Obr. 5 Pohled na linku generátoru Aquion MIOX Valut 15 M SC pro výrobu směsných oxidantů

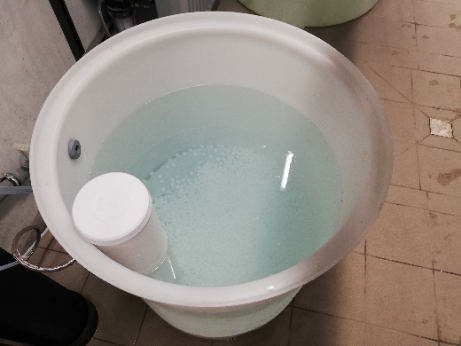

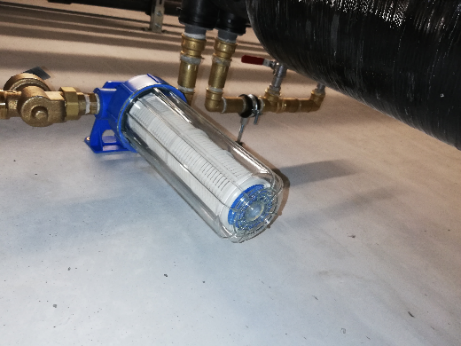

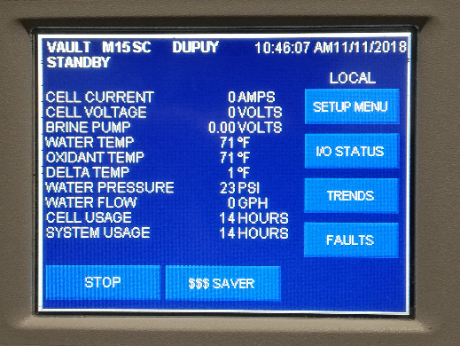

Obr. 6 Pohled na filtr mechanických nečistot, pohled na dotykovou řídící obrazovku zařízení, pohled do generátoru solanky.
Kvalita soli
Jedním z důležitých předpokladů dobré funkce systému je kvalita použité soli. Čím lepší sůl, tím delší životnost zařízení a lepší efektivita výroby oxidantu. Pro účely generování oxidantu – směsných oxidantů nebo chlornanu sodného – používáme vakuovanou sůl vysoké kvality, kde koncentrace chloridu sodného přesahuje koncentraci 99,7 – 99,8 %. Použít můžeme buď jemně mletou nejodidovanou sůl potravinářské kvality nebo tabletovanou sůl pro úpravu vody. Jemně mletá sůl má o něco nižší cenu než tabletová sůl. S tabletovou solí se snáze pracuje. V soli sledujeme různé příměsi, jak vápník, hořčík, železo a mangan, sírany, nerozpustné látky a aditiva – především látky proti spékání soli. Dodavatelů soli je několik ze tří okolních zemí – Polska, Německa a Rakouska, všichni dodávají vysoce kvalitní chlorid sodný.
Kvalita a teplota napájecí vody
Dalším faktorem je kvalita napájecí vody, ze které odstraňujeme uhličitanovou tvrdost. Důležitá je také vhodná teplota napájecí vody – v našich podmínkách vodu spíše přihříváme v zimním období, při aplikaci v tropech je nutné napájecí vodu chladit, aby roztok oxidantů na výstupu neměl příliš vysokou teplotu.
Údržba zařízení
Zařízení je na údržbu poměrně nenáročné, pravidelně je nutné kontrolovat těsnost všech spojů, průchodnost všech potrubí atd. Pracnost údržby je obdobná jako u plynné chlorace, pouze odpadají problémy s manipulací s velmi nebezpečnou chemikálií a otázky spojené s agendou BOZP.
Nejnovější generátory jsou dodávané v provedení s automatickým čištěním, což velmi spoří čas obsluhy a zajišťuje dobrou účinnost konverze soli a elektřiny. Pouze generátory chlornanu sodného, jako „low end“ je možné pořídit také bez samočištění, za nižší cenu.
Napojení na řídící systémy a ovládání zařízení
Malá zařízení je možné napojit přímo na webové rozhraní jako IP zařízení pomocí sítě LAN/WLAN a mají také USB 2.0 konektor pro stahování dat na flashdisk. Větší zařízení jsou dodávána s dvěma standardy – pro Evropu je to MODBUS, pro severní Ameriku se standardem Allen Bradley PLC. Jak je vidět na obr. 6 uprostřed, pro ovládání, zapínání a vypínání velkých generátorů je používána dotyková obrazovka, malé generátory jsou ovládány pomocí tlačítek. Všechny generátory jsou navíc vybaveny hlavním spínačem, který je umístěn zvenku skříně.
Malé generátory – integrované provedení
Malé generátory je možné dodat v integrovaném provedení s generátorem solanky, což velmi spoří místo, generátor oxidantů sedí na generátoru solanky.
Doporučení k aplikaci
Závisí tedy zcela na kupujícím, zda využije generátor směsných oxidantů nebo generátor chlornanu sodného. V případě, že vás zajímá zejména kvalita a kvalita dodávané vody, jsou pro vás vhodnější generátory směsných oxidantů, v případě, že kupující hledí hlavně na cenu a méně na kvalitu, pak jsou k dispozici generátory chlornanu sodného bez samočištění.
Závěr
Generátory směsných oxidantů a chlornanu sodného představují moderní zařízení, bezpečné a účinné, které pomáhá snižovat závislost na dodavatelích chemikálií a umožňuje mít výrobu oxidantu pod kontrolou a s nízkými provozními náklady. Zkušenosti s aplikací těchto zařízení v České Republice potvrzuje všechny předpoklady, které vedou k jejich nasazení.

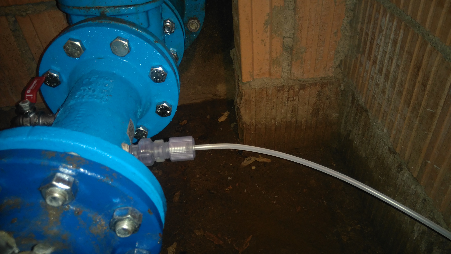

Obr. 7 Dávkování oxidantu do potrubí je možné řídit spínáním, pomocí pulsního nebo napěťového výstupu.
